Máquina de fabricación de barras de cobre y aluminio de alta calidad, ideal para punzonado, corte, doblado y mecanizado CNC de busbars en cuadros eléctricos, subestaciones y tableros de distribución. Alta precisión, eficiencia industrial y automatización para líneas de producción eléctrica.
La 303U-3-C es la máquina 3 en 1 adecuada para el taller eléctrico que necesita punzonar, cortar y doblar barras de cobre en una sola estación sin comprar tres equipos. Con 300 kN de fuerza nominal, admite punzonado de Ø4,3 a Ø25 mm, espesor máximo de 12 mm y ancho máximo de 160 mm tanto en corte como en doblado. Su unidad de doblado cerrada trabaja en horizontal, vertical y en U, y su torreta de punzonado permite agujeros redondos, oblongos y formas especiales cambiando moldes. El control es manual hidráulico con pedal, lo que la hace apta para tableros eléctricos, subestaciones y armarios de distribución en lotes cortos y variados. Pesa 1.420 kg y es la máquina de entrada más vendida para talleres que arrancan en el procesamiento de barras colectoras.
Fuerza y sección de corte Condición de prueba: Cizallado de barra de cobre en el límite de capacidad con la unidad de corte de doble columna.. Valor verificado: 300 kN para corte de 12 mm de espesor por 160 mm de ancho. Referencia de comparación: las máquinas 3 en 1 de gama básica con 3 × 2,2 kW declaran 200–250 kN y limitan el espesor a 10 mm.
Repetibilidad del ángulo de doblado Condición de prueba: Doblado vertical y horizontal a 90° sobre barra de cobre de 12 × 160 mm.. Valor verificado: ±1° con doblado de hasta 90°. Referencia de comparación: el doblado manual con prensa y dados improvisados suele desviarse 3–5° entre piezas.
Rango de punzonado disponible Condición de prueba: Punzonado de agujeros redondos y oblongos en barra de cobre y aluminio.. Valor verificado: Ø4,3 a Ø25 mm. Referencia de comparación: las punzonadoras de taller de una sola estación suelen cubrir Ø6 a Ø18 mm, insuficiente para barras de acometida.
Relación capacidad-peso para instalación en piso alto Condición de prueba: Traslado e instalación de la máquina en taller sin refuerzo de losa.. Valor verificado: 1.420 kg de peso total con las tres unidades en un solo bastidor. Referencia de comparación: instalar tres máquinas independientes suma entre 3 y 5 toneladas y tres acometidas eléctricas.
| Parámetro | Valor |
|---|---|
| Punzonado · Fuerza máxima de punzonado (KN) | 300 |
| Corte / Cizallado · Espesor máximo de corte (MM) | 12 |
| Doblado Vertical · Fuerza máxima de doblado (KN) | 300 |
| Doblado Horizontal · Ancho máximo (MM) | 100 |
| Dimensiones Externas · MM | 1800 * 1400 * 1480 |
| Potencia · KW | 3 * 4kw |
| Peso · KG | 1420kg |
| Precisión CNC · Precisión de doblado | ±1° |

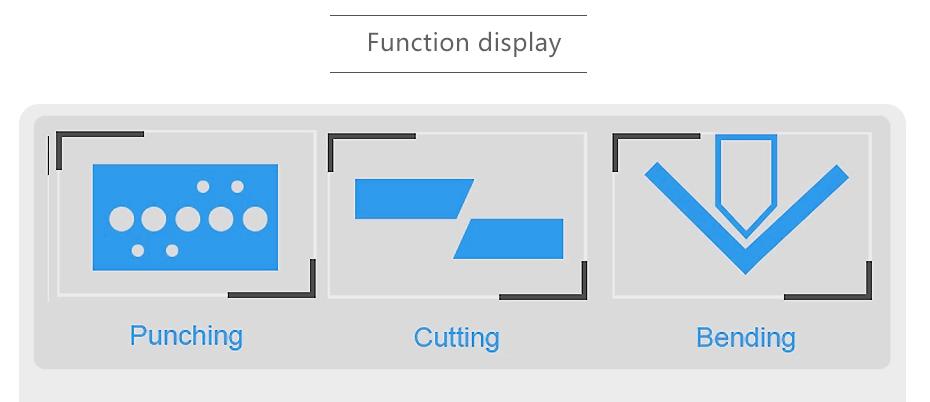

Integra punzonado, corte y doblado hidráulico en una sola máquina.
Barras de cobre y aluminio.
Espesor 12mm y ancho 160mm.
Precisión ±1°, repetición ±0.3°.
Cuadros eléctricos, subestaciones, armarios eléctricos, tableros de distribución.

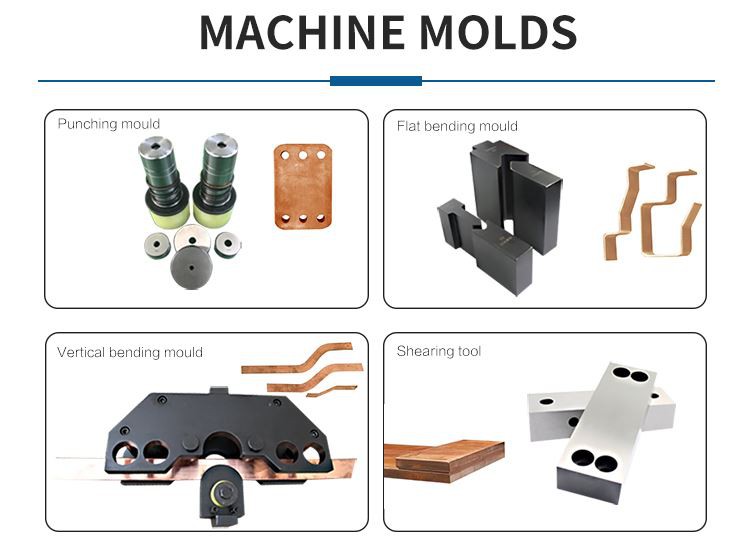

Sí, permite cambio rápido de moldes.
Máquina Profesional de Fabricación de Barras de Cobre y Aluminio de Alta Calidad CNC 3 en 1
Descripción del Producto:
Esta serie de máquinas de fabricación de barras colectoras de cobre y aluminio 3 en 1 integra tres estaciones independientes: punzonado, corte y doblado hidráulico. Cada unidad puede ajustarse de forma individual para reducir el tiempo de trabajo y mejorar notablemente la eficiencia de producción. Es un equipo ideal para talleres de cuadros eléctricos, fabricantes de tableros de distribución y plantas de transformación de energía.
Imágenes Detalladas:
1. Unidad de Corte
2. Unidad de Punzonado
3. Unidad de Doblado
Parámetros Técnicos Detallados:
| Función | Ítem | 303U-3-C |
| Punzonado | Fuerza máxima de punzonado (KN) | 300 |
| Rango de diámetro de punzonado (MM) | Ø4.3-Ø25 | |
| Espesor máximo (MM) | 12 | |
| Ancho máximo (MM) | 160 | |
| Corte / Cizallado | Espesor máximo de corte (MM) | 12 |
| Ancho máximo de corte (MM) | 160 | |
| Doblado Vertical | Fuerza máxima de doblado (KN) | 300 |
| Espesor máximo (MM) | 12 | |
| Ancho máximo (MM) | 160 | |
| Doblado Horizontal | Ancho máximo (MM) | 100 |
| Ángulo máximo (Grados) | 90° | |
| Dimensiones Externas | MM | 1800 * 1400 * 1480 |
| Potencia | KW | 3 * 4kw |
| Peso | KG | 1420kg |
| Precisión CNC | Precisión de doblado | ±1° |
| Precisión de repetición | ±0.3° |

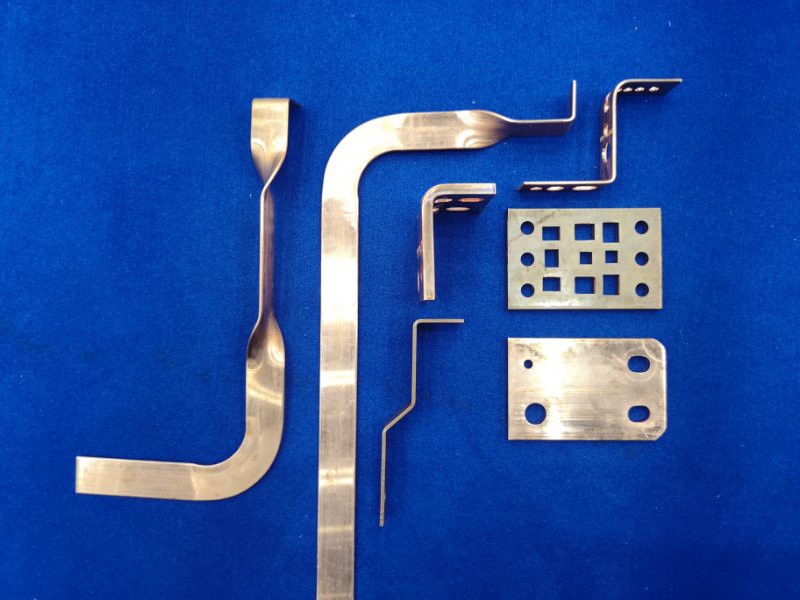

Muestras de Procesado:
Fábrica:
Hot Tags: máquina de fabricación de barras de cobre y aluminio de alta calidad, máquina CNC de barras colectoras 3 en 1, máquina hidráulica de punzonado de barras, máquina de doblado de barras colectoras, máquina de corte de barras de cobre
Video del Funcionamiento de la Máquina:
Preguntas Frecuentes (FAQ)
1. ¿Qué funciones realiza esta máquina 3 en 1?
Integra punzonado, corte y doblado hidráulico en una sola máquina.
2. ¿Qué materiales puede procesar?
Barras de cobre y aluminio.
3. ¿Cuál es la fuerza máxima de punzonado?
300KN.
4. ¿Qué tamaño máximo admite en punzonado y corte?
Espesor 12mm y ancho 160mm.
5. ¿Qué precisión tiene el sistema de doblado?
Precisión ±1°, repetición ±0.3°.
6. ¿En qué industrias se utiliza?
Cuadros eléctricos, subestaciones, armarios eléctricos, tableros de distribución.
7. ¿Se pueden cambiar los moldes?
Sí, permite cambio rápido de moldes.
8. ¿Cómo solicitar precio y soporte técnico?
Contactando directamente con nuestro departamento comercial.
