HQ600-SP es una máquina CNC de punzonado y cizallado de barras colectoras de cobre de alta precisión, ideal para cuadros eléctricos e instalaciones industriales. Ofrece corte rápido, punzonado estable, alta eficiencia de producción y operación automática para el procesamiento profesional de busbar.
La HQ600-SP es la punzonadora-cizalla CNC indicada para fabricantes mexicanos de tableros de distribución, celdas y subestaciones que procesan barras de cobre de hasta 15 × 200 mm en series continuas. Es una máquina de 6 ejes y 600 kN que integra punzonado, corte, chaflanado y grabado en relieve en una sola pasada, con siete u ocho punzones y cuchilla de corte en línea. Alcanza 120–150 golpes por minuto, con precisión de punzonado de ±0,2 mm y posicionamiento de 0,10 mm cada 500 mm. Su mesa de alimentación de 2.000 mm y el cambio automático de mordaza permiten sujetar barras largas sin reposicionamiento manual. Se suministra con motores Juli o ABB, bomba Taiwan Hydromax o Albert y sistema servo Exton o Rexroth, desde una planta de más de 20.000 m² con ISO 9001 y CE.
Precisión de posicionamiento del eje X Condición de prueba: Barra de cobre electrolítico C11000 de 60 × 10 mm, recorrido de 500 mm, velocidad de posicionamiento de 75 m/min y ambiente a 25 °C.. Valor verificado: 0,10 mm por cada 500 mm. Referencia de comparación: las punzonadoras hidráulicas convencionales con tope mecánico declaran típicamente 0,50 mm/500 mm, por lo que la HQ600-SP es 5 veces más ajustada.
Velocidad de punzonado en ciclo continuo Condición de prueba: Punzonado de agujeros de Ø12 mm sobre barra de cobre de 15 × 200 mm con alimentación automática de mordaza.. Valor verificado: 120–150 golpes por minuto. Referencia de comparación: el modelo de entrada de la misma familia, HQ400-S-7P/8P, declara 100 golpes/min, es decir entre 20 % y 50 % menos productividad.
Capacidad de sección procesable Condición de prueba: Corte y punzonado sobre barra de cobre de máxima sección admitida por cada modelo.. Valor verificado: 15 × 200 mm (3.000 mm² de sección). Referencia de comparación: el modelo HQ400-S-7P/8P admite 12 × 160 mm (1.920 mm²), un 56 % menos de sección.
Precisión de punzonado Condición de prueba: Punzonado de agujeros redondos y oblongos en barra de cobre y aluminio con utillaje fijo sobre base de hierro nodular.. Valor verificado: ±0,2 mm. Referencia de comparación: las prensas de punzonado manual con tope mecánico declaran habitualmente ±0,5 mm.
| Parámetro | Valor |
|---|---|
| Presión Nominal | 600KN |
| Tamaño Máx. de Procesamiento | 15×200mm |
| Rango de Punzonado | Φ4.3-35mm |
| Número Máx. de Moldes | 7 punzones + 1 grabado 1 corte |
| Recorrido Rápido Eje X | 2000mm |
| Velocidad Posicionamiento Eje X | 75m/min |
| Recorrido Rápido Eje Y | 960mm |
| Velocidad Posicionamiento Eje Y | 35m/min |
| Recorrido Rápido Eje Z | 310mm |
| Velocidad Posicionamiento Eje Z | 35m/min |
| Precisión de Punzonado | ±0.2mm |
| Precisión de Posicionamiento | 0.10/500mm |
| Velocidad de Punzonado | 120-150 golpes/min |
| Número de Ejes | 6 Ejes |
| Dimensiones de la Máquina (L×W×H) | 10500×2900×1800mm |
Procesa barras de cobre y aluminio para tableros eléctricos, cuadros de distribución, gabinetes de control y fabricación de barras.
El tamaño máximo es 6000 × 200 × 15 mm.
Incluye 7 punzones, 1 cuchilla de corte y 1 molde de grabado.
Hasta 600 kN de presión con motor ABB.
Sí, permite programación CNC con sistema CAD/CAM.
Producto : Máquina CNC de Punzonado de Barra de Cobre
Modelo：HQ600-SP
Función Principal:
Corte, punzonado, chaflanado y grabado en relieve (todo tipo de orificios redondos, cuadrados, especiales y ranuras) en barras colectoras de cobre y aluminio.
Características Principales:
Esta máquina está especializada en el procesamiento de barras de cobre y aluminio para sistemas de alta y baja tensión, ofreciendo alta eficiencia, bajo consumo de energía, alta precisión, fácil operación y un diseño moderno.
Incorpora un principio de procesamiento exclusivo, sistema hidráulico con cilindro patentado y una capacidad diaria de varias toneladas, convirtiéndola en la opción ideal para el procesamiento de barras colectoras.

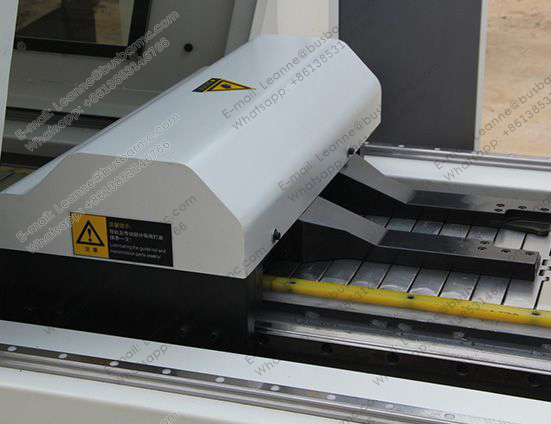

Permite la sujeción única de barras largas, automatizando completamente el punzonado y el corte mediante cambio automático de mordaza. Opcional con conjuntos de 7/8 punzones y 1 cuchilla de corte en línea; función de grabado disponible.
El sistema de corte utiliza una cuchilla tipo tijera de un solo polo, sin generación de residuos tras el corte.

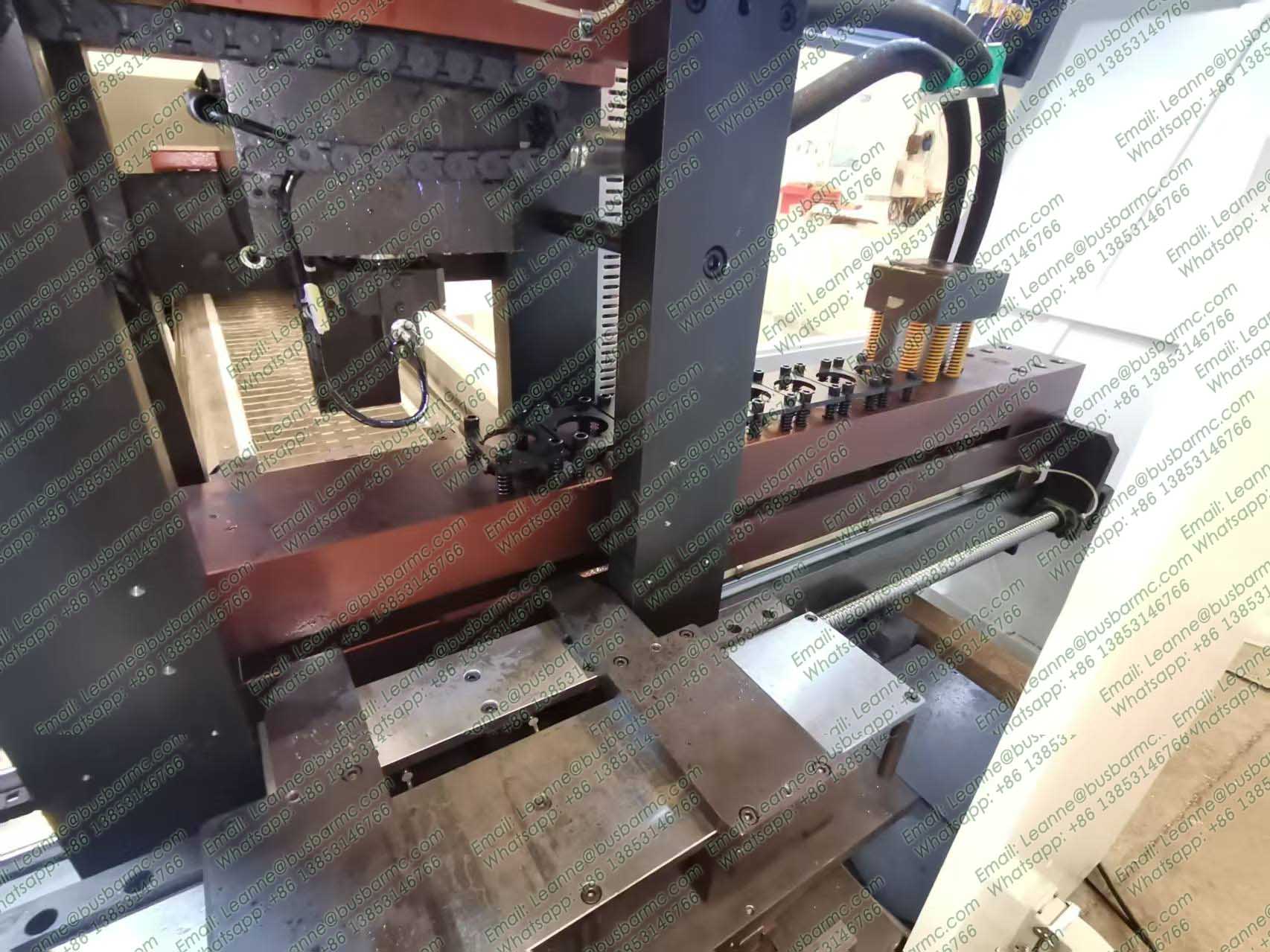

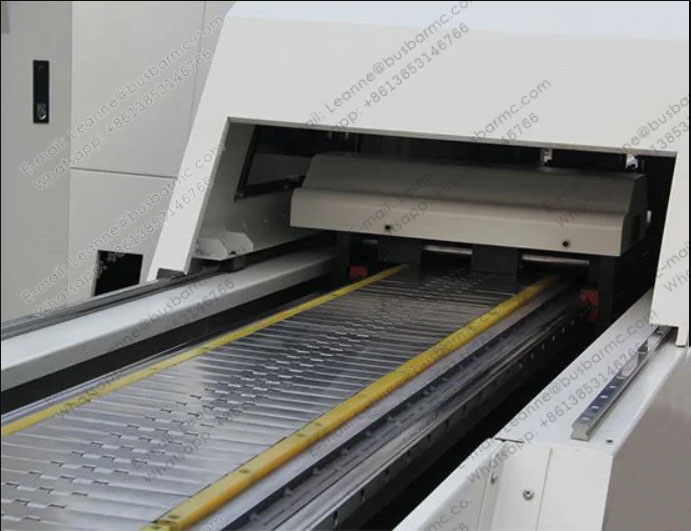

La máquina se compone de mesa de alimentación, base de moldes, sistema de transporte, unidad de control servo y sistema auxiliar de diseño, garantizando un funcionamiento estable y fiable.
Incorpora una interfaz de operación intuitiva y el sistema de diseño propio BMC para procesamiento de barras, con monitoreo en tiempo real del programa.

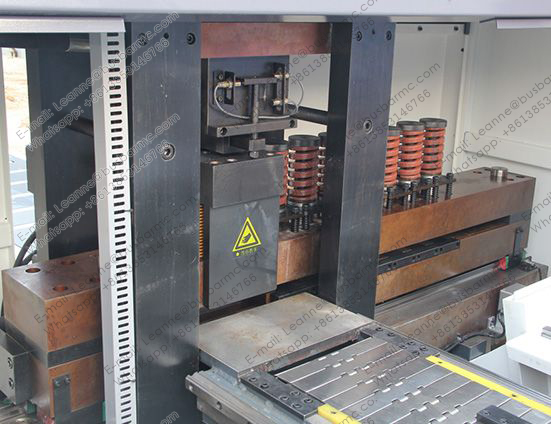

La base de moldes está fabricada en hierro nodular, con excelente resistencia al desgaste, garantizando la concentricidad a largo plazo de los moldes de punzonado.
| Parámetro | HQ400-S-7P/8P | HQ600-S-7P/8P |
|---|---|---|
| Presión Nominal | 400KN | 600KN |
| Tamaño Máx. de Procesamiento | 12×160mm | 15×200mm |
| Rango de Punzonado | Φ4.3-25mm | Φ4.3-35mm |
| Número Máx. de Moldes |
8 punzones 1 corte 1 grabado |
7 punzones + 1 grabado 1 corte |
| Recorrido Rápido Eje X | 2000mm | 2000mm |
| Velocidad Posicionamiento Eje X | 60m/min | 75m/min |
| Recorrido Rápido Eje Y | 860mm | 960mm |
| Velocidad Posicionamiento Eje Y | 35m/min | 35m/min |
| Recorrido Rápido Eje Z | 2000mm | 310mm |
| Velocidad Posicionamiento Eje Z | 35m/min | 35m/min |
| Precisión de Punzonado | ±0.2mm | ±0.2mm |
| Precisión de Posicionamiento | 0.10/500mm | 0.10/500mm |
| Velocidad de Punzonado | 100 golpes/min | 120-150 golpes/min |
| Número de Ejes | 6 Ejes | 6 Ejes |
| Dimensiones de la Máquina (L×W×H) | 10500×2750×1700mm | 10500×2900×1800mm |
| Componente | Opción 1 | Opción 2 |
|---|---|---|
| Motor Principal | Juli | ABB |
| Bomba Hidráulica | Taiwan Hydromax | Albert (EE. UU.) |
| Válvula Solenoide | Litand (Taiwán) | Rexroth (Alemania) |
| Guías/Tornillos | HIWIN / TBI / PMI | HIWIN / TBI / PMI |
| Sistema Servo | Exton | Rexroth (Alemania) |
| Computadora Industrial | PanelMaster (Pantalla Táctil) | Qiyang Beijing |
Accesorios Incluidos:
8 juegos de moldes de punzonado, 1 cuchilla de corte, 1 juego de herramientas de mantenimiento y manuales con certificados.
Video:
HQ600-S-7P Máquina CNC de Punzonado y Corte de Barras Colectoras — Preguntas Frecuentes (FAQ)
P1: ¿Qué materiales puede procesar la HQ600-S-7P?
Procesa barras de cobre y aluminio para tableros eléctricos, cuadros de distribución, gabinetes de control y fabricación de barras.
P2: ¿Cuáles son las dimensiones máximas de procesamiento?
El tamaño máximo es 6000 × 200 × 15 mm.
P3: ¿Cuántos moldes de punzonado incluye?
Incluye 7 punzones, 1 cuchilla de corte y 1 molde de grabado.
P4: ¿Qué sistema hidráulico utiliza?
Hasta 600 kN de presión con motor ABB.
P5: ¿Admite integración CAD/CAM?
Sí, permite programación CNC con sistema CAD/CAM.
