La HQ600-S-8P es una máquina CNC de punzonado de barras de cobre de alta precisión, ideal para cuadros eléctricos, centros de distribución y sistemas de baja tensión. Ofrece punzonado rápido, automatización avanzada, alta eficiencia, compatibilidad con cobre y aluminio, y máxima estabilidad para producción industrial continua.
La HQ600-S-8P es la opción correcta cuando un taller mexicano necesita ocho estaciones de punzonado simultáneas y no quiere cambiar de máquina entre referencias. Se trata de una punzonadora CNC de 600 kN y 6 ejes con mesa de 3.000 × 500 mm, pensada para procesar barras de cobre y aluminio de hasta 6.000 × 200 × 15 mm. Su torreta de ocho estaciones más cuchilla de corte reduce el tiempo improductivo de cambio de molde a prácticamente cero, y alcanza 0,1 mm de precisión de posicionamiento con avances de hasta 75 m/min en el eje X. Admite punzonado de Ø4,3 a 55 mm, incluidas formas especiales, y pesa 6.700 kg sobre una bancada de fundición que absorbe la vibración en turnos continuos. Se entrega con certificado CE e ISO 9001 y soporte técnico remoto para puesta en marcha.
Precisión de posicionamiento con múltiples estaciones Condición de prueba: Barra de cobre de 6.000 × 200 × 15 mm procesada con las ocho estaciones activas, avance de 75 m/min en el eje X.. Valor verificado: 0,1 mm. Referencia de comparación: las punzonadoras de una sola estación con tope mecánico declaran 0,5 mm en la misma longitud de barra.
Velocidad de posicionamiento del eje X Condición de prueba: Desplazamiento de la mordaza entre dos posiciones de punzonado consecutivas sobre barra de 6 m.. Valor verificado: 75 m/min, con un segundo modo de 150 m/min en vacío. Referencia de comparación: el modelo HQ400-S de la familia trabaja a 60 m/min, un 20 % más lento.
Capacidad de trabajo simultáneo Condición de prueba: Producción continua de tableros de distribución con cambios de referencia entre agujeros redondos, oblongos y formas especiales.. Valor verificado: 8 estaciones de punzonado + 1 corte, con punzonado de Ø4,3 a 55 mm. Referencia de comparación: una máquina de 4 estaciones obliga a dos cambios de molde por referencia, con 15–25 minutos perdidos por cambio.
Estabilidad dimensional en turno continuo Condición de prueba: Mecanizado continuo de barras de cobre de 6 m durante un turno completo sin reajuste de origen.. Valor verificado: base de fundición de 6.700 kg con recorridos X 2.000 mm, Y 960 mm y Z 310 mm. Referencia de comparación: los bastidores de chapa soldada de menor masa presentan deriva térmica apreciable a partir de la cuarta hora de operación.
| Parámetro | Valor |
|---|---|
| Fuerza máxima | 600KN |
| Tamaño de la mesa de alimentación | 3000x500mm |
| Tamaño de la mesa de descarga | 2500x500mm |
| Tamaño máximo de la barra | 6000x200x15mm |
| Espesor máximo de procesamiento | 15mm |
| Ancho máximo de procesamiento | 200mm |
| Diámetro máximo de punzonado | Ø4.3–Ø55mm |
| Número máximo de moldes de corte | 1 |
| Número máximo de moldes de punzonado | 8 |
| Carrera máxima eje X | 2000mm |
| Precisión eje X | 0.10/500mm |
| Carrera máxima eje Y | 960mm |
| Precisión eje Y | 0.10/500mm |
| Carrera máxima eje Z | 310mm |
| Velocidad máxima eje X | 75m/min |
| Carrera del cilindro de golpeo | 45mm |
| Número de ejes de control | 6 |
| Dimensiones (LxWxH) | 10500x2750x1800mm |
| Peso | 6700kg |
Para el punzonado y corte de barras colectoras de cobre y aluminio.
Cobre y aluminio hasta 15mm de espesor.
8 moldes de punzonado + 1 de corte.
75 m/min, hasta 150 m/min sin carga.
Sistema CNC Beckhoff con CAD/CAM.
Servomotores Rexroth alemanes.
Motor ABB suizo de 600KN.
Fabricación de tableros eléctricos, transformadores y subestaciones.
Sí, acepta archivos DXF.
10500 × 2750 × 1800 mm.
Sí, totalmente automático.
Lubricación, limpieza de moldes e inspección hidráulica.
HQ600-S-8P Máquina CNC de punzonado de barras colectoras

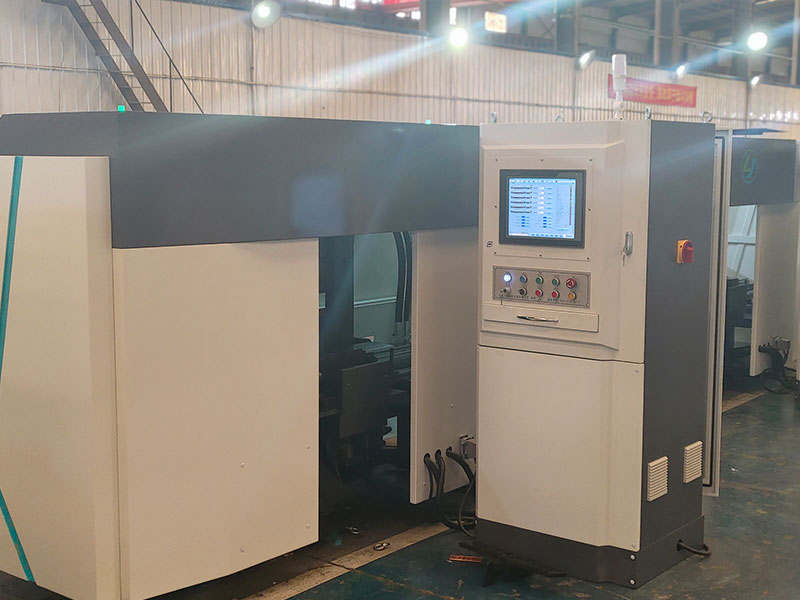

La LTMC HQ600-S-8P es una máquina CNC de alto rendimiento para el procesamiento de barras colectoras que integra punzonado y corte. La máquina adopta un bastidor de moldes de columna recta con 8 estaciones de punzonado y 1 de corte, garantizando la concentricidad de los moldes superior e inferior durante un uso prolongado. Además, está equipada con sistema de control CNC y sistema CAD/CAM, lo que mejora significativamente la eficiencia de producción del punzonado y cizallado de barras colectoras. Obtenga ahora el precio más reciente de la máquina de punzonado y corte de barras colectoras, contáctenos hoy mismo.
Videos de la Máquina de Barras Colectoras LT:
Información:
Especificaciones de la máquina CNC de punzonado de barras de cobre HQ600-S-8P
| Modelo | HQ600-S-8P |
| Fuerza máxima | 600KN |
| Tamaño de la mesa de alimentación | 3000x500mm |
| Tamaño de la mesa de descarga | 2500x500mm |
| Tamaño máximo de la barra | 6000x200x15mm |
| Espesor máximo de procesamiento | 15mm |
| Ancho máximo de procesamiento | 200mm |
| Diámetro máximo de punzonado | Ø4.3–Ø55mm |
| Número máximo de moldes de corte | 1 |
| Número máximo de moldes de punzonado | 8 |
| Carrera máxima eje X | 2000mm |
| Precisión eje X | 0.10/500mm |
| Carrera máxima eje Y | 960mm |
| Precisión eje Y | 0.10/500mm |
| Carrera máxima eje Z | 310mm |
| Velocidad máxima eje X | 75m/min |
| Carrera del cilindro de golpeo | 45mm |
| Número de ejes de control | 6 |
| Dimensiones (LxWxH) | 10500x2750x1800mm |
| Peso | 6700kg |
Características:

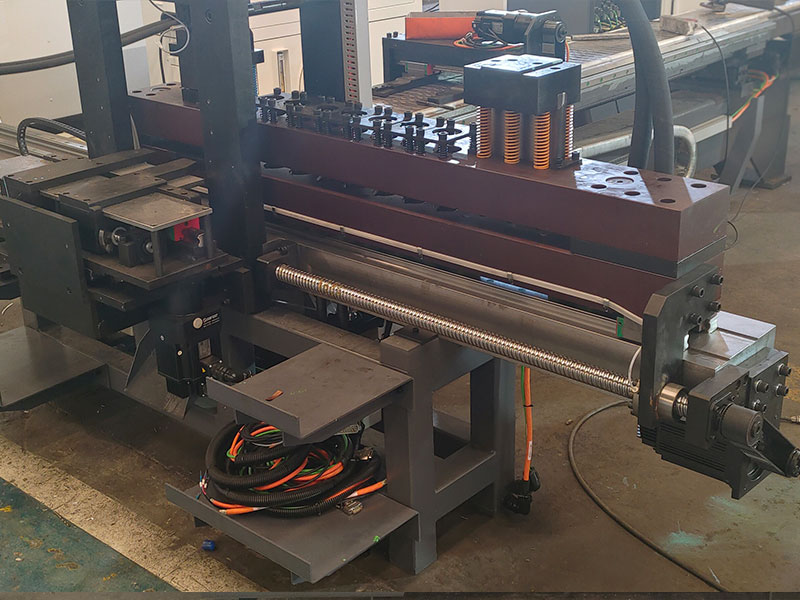

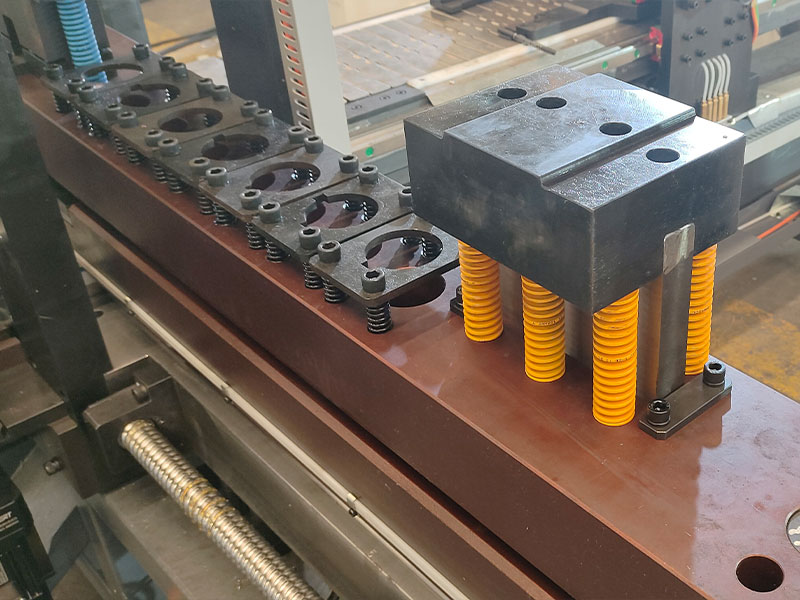

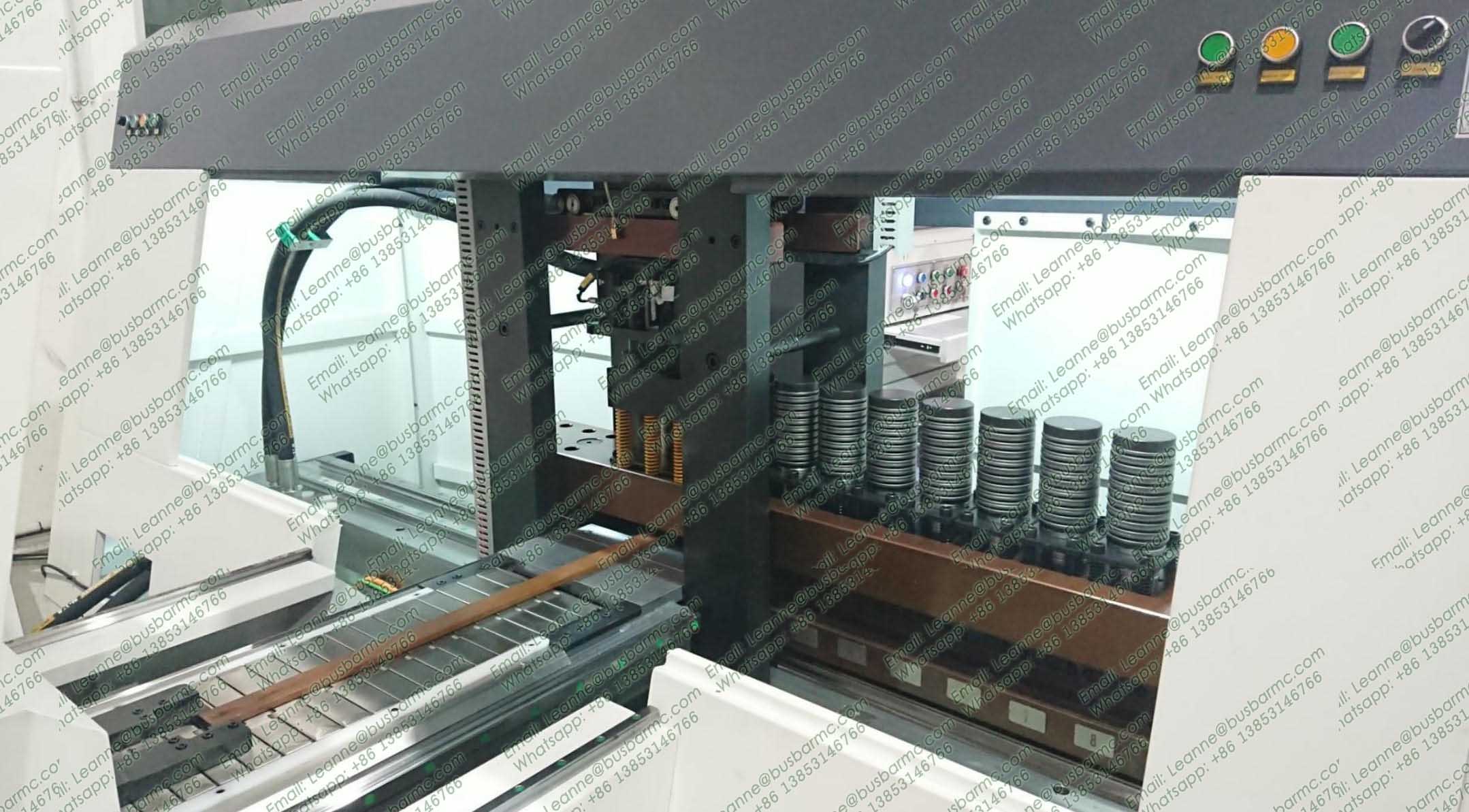

Biblioteca de moldes de una sola fila con columna recta, compuesta por 8 moldes de punzonado + 1 molde de corte.
Diseño de biblioteca de moldes de una sola fila, con 8 moldes de punzonado y 1 molde de corte dispuestos en la misma línea, lo que garantiza la total concentricidad entre el punzonado y el corte durante el trabajo. Mientras se asegura una alta eficiencia de punzonado y corte (40m/min), el control de precisión puede alcanzar 0.1mm/500mm.

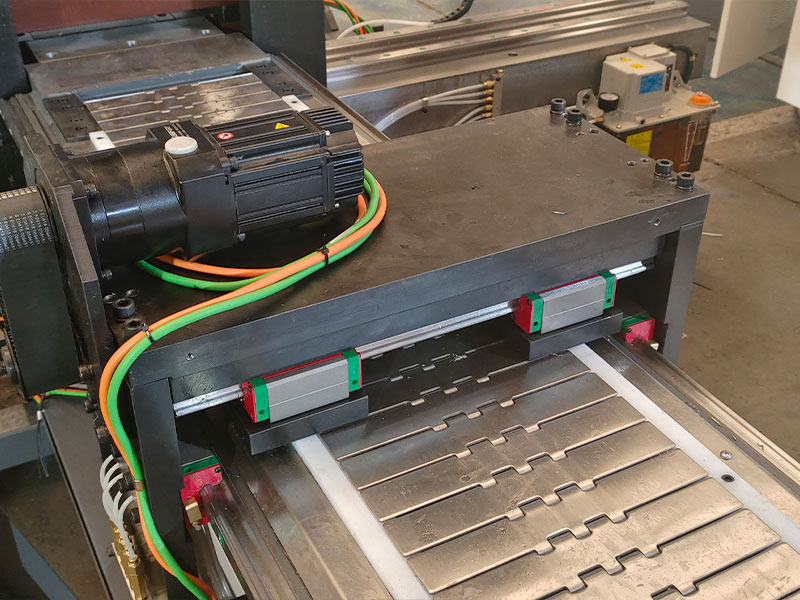

Sistema servo para control de 6 ejes, con velocidad máxima del eje X de hasta 75m/min.
El sistema de movimiento de 6 ejes adopta 6 servodrives y 6 servomotores para realizar un control de alta precisión. Entre ellos, la carrera efectiva de la mordaza servo X1 es de 110mm, y la carrera efectiva de la mordaza servo X2 es de 2000mm.
La eficiencia del movimiento del eje X se mejora acortando el recorrido de alimentación y alargando el recorrido de descarga. La velocidad máxima en estado de trabajo de punzonado y corte es de 75m/min (150m/min en condición sin carga).

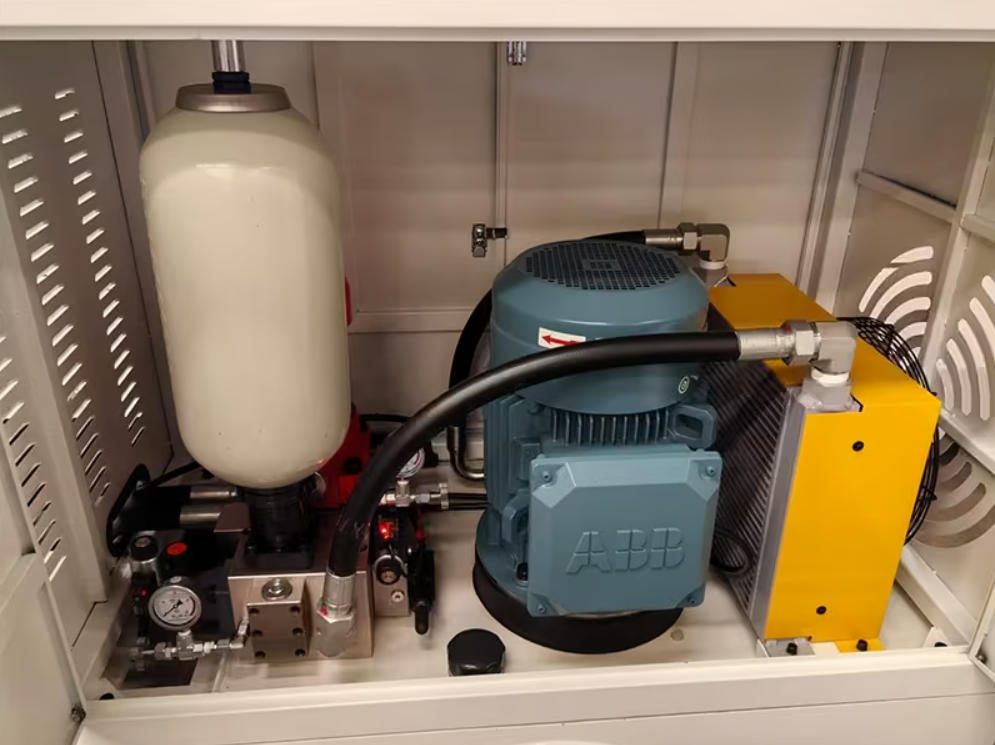

Equipada con motor ABB Suizo, que suministra presión hidráulica de 600KN.
La estación hidráulica utiliza un motor ABB suizo para proporcionar presión hidráulica de 600KN, toda la presión es suministrada directamente a la unidad de punzonado y corte, garantizando de forma efectiva la estabilidad del trabajo de punzonado y corte.

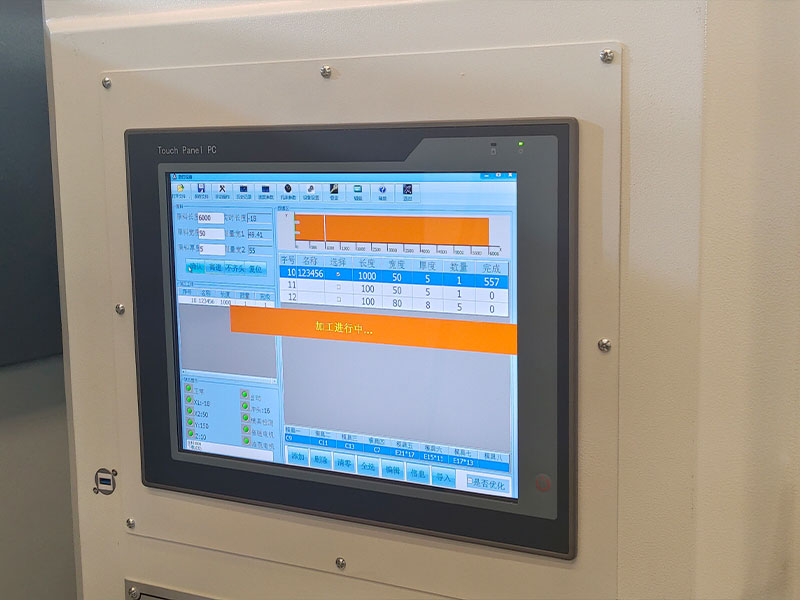

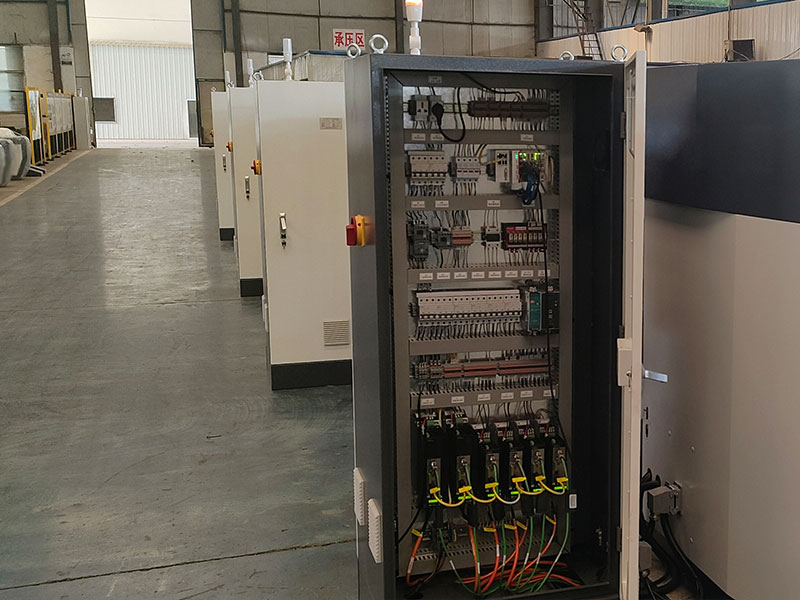

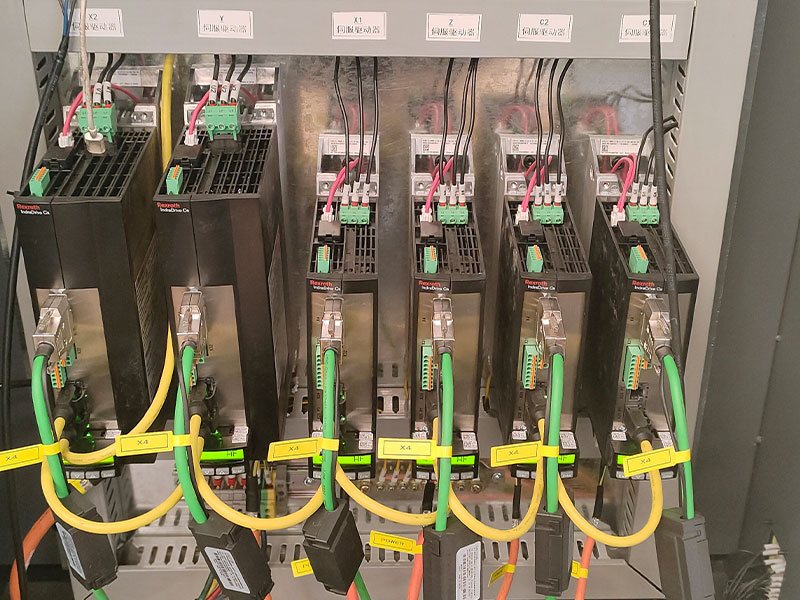

Sistema Beckhoff Alemán + servomotores y servodrives Rexroth Alemanes.
El sistema de control Beckhoff alemán adopta control de lazo cerrado, con ventajas de alta precisión, gran capacidad anti-interferencia y fuerte adaptabilidad.
(El sistema Siemens adopta control de lazo abierto, con menor precisión y posible pérdida de datos). El equipo utiliza componentes de marcas internacionales reconocidas (Rexroth Alemania), que son más estables que las marcas locales, con menor costo de mantenimiento.
Características:
Biblioteca de moldes de una sola fila con 8 moldes de punzonado + 1 molde de corte.
Diseño de una sola fila que garantiza la concentricidad del punzonado y del corte. Mantiene alta eficiencia de trabajo (40m/min) con precisión de hasta 0.1mm/500mm.
Sistema servo de 6 ejes con velocidad máxima de 75m/min.
Sistema de movimiento de 6 ejes con servomotores de alta precisión. Mejora la eficiencia de alimentación y descarga.
Sistema hidráulico con motor ABB Suizo de 600KN.
La estación hidráulica proporciona presión estable para garantizar la estabilidad del punzonado y corte.
Sistema Beckhoff Alemán + servomotores Rexroth.
Control de lazo cerrado con alta precisión, fuerte anti-interferencia y bajo mantenimiento.
FAQ – Máquina CNC de punzonado y corte de barras colectoras HQ600-S-8P
1. ¿Para qué se utiliza esta máquina?
Para el punzonado y corte de barras colectoras de cobre y aluminio.
2. ¿Qué materiales procesa?
Cobre y aluminio hasta 15mm de espesor.
3. Diámetro máximo de punzonado
Ø4.3–Ø55 mm.
4. Precisión del sistema
0.10/500 mm.
5. Cantidad de moldes
8 moldes de punzonado + 1 de corte.
6. Velocidad máxima
75 m/min, hasta 150 m/min sin carga.
7. Sistema de control
Sistema CNC Beckhoff con CAD/CAM.
8. Sistema servo
Servomotores Rexroth alemanes.
9. Sistema hidráulico
Motor ABB suizo de 600KN.
10. Industrias aplicables
Fabricación de tableros eléctricos, transformadores y subestaciones.
11. Soporta planos CAD
Sí, acepta archivos DXF.
12. Dimensiones
10500 × 2750 × 1800 mm.
13. Posicionamiento automático
Sí, totalmente automático.
14. Mantenimiento
Lubricación, limpieza de moldes e inspección hidráulica.
15. Repuestos disponibles
Sí, moldes, cuchillas, sensores y piezas estándar.
