Fresadora CNC de barras colectoras de cobre LTMC CNCMN-200A para el mecanizado preciso de busbar en armarios eléctricos. Ideal para ranurado, fresado y taladrado de barras de cobre y aluminio en líneas de producción de distribución eléctrica, subestaciones y fabricación de cuadros de control.
La LTMC CNCMN-200A es la fresadora CNC de barras colectoras indicada para fabricantes de cuadros eléctricos que necesitan ranurado, fresado y taladrado preciso de cobre y aluminio. Su estructura de pórtico totalmente soldada aporta rigidez y respuesta rápida bajo carga, y su almacén lineal automático de seis estaciones con cambio BT40 elimina el cambio manual de herramienta. Monta un sistema CNC de 5 ejes con pantalla LCD de 10,4 pulgadas, husillo de 6.000 r/min y motor principal de 3,7 kW, y procesa barras de 150 a 6.000 mm de longitud, 30 a 200 mm de ancho y 4 a 16 mm de espesor. Mantiene ±0,08 mm de posicionamiento en X e Y y ±0,05 mm en Z, muy por debajo de la variación de un fresado manual con plantilla. Ocupa 2.260 × 1.580 × 2.100 mm.
Precisión de posicionamiento multieje Condición de prueba: Mecanizado de ranurado y fresado sobre barra de cobre de 6.000 × 200 × 16 mm a temperatura ambiente de 25 °C.. Valor verificado: ±0,08 mm en los ejes X e Y y ±0,05 mm en el eje Z. Referencia de comparación: el fresado manual con plantilla y tope rara vez baja de ±0,5 mm entre piezas.
Productividad de cambio de herramienta Condición de prueba: Ejecución de un programa con tres fresas distintas en la misma barra.. Valor verificado: almacén lineal automático de 6 estaciones con cono BT40 y cambio automático. Referencia de comparación: el cambio manual de fresa en el husillo cuesta entre 4 y 8 minutos por herramienta.
Régimen de corte Condición de prueba: Fresado de barra de cobre con fresa de metal duro a régimen nominal.. Valor verificado: 6.000 r/min de husillo con motor principal de 3,7 kW. Referencia de comparación: las fresadoras de banco adaptadas a cobre trabajan a 2.000–3.500 r/min y exigen varias pasadas para la misma ranura.
Cobertura de longitudes de barra Condición de prueba: Mecanizado de barras de distintas longitudes sin cambio de utillaje.. Valor verificado: 150 a 6.000 mm de longitud, 30 a 200 mm de ancho y 4 a 16 mm de espesor. Referencia de comparación: las fresadoras de mesa corta obligan a reposicionar la barra y repetir el origen cada 1.500–2.000 mm.
| Parámetro | Valor |
|---|---|
| Velocidad máxima del husillo (r/min) | 6000 |
| Potencia del motor principal (KW) | 3.7 |
| Recorrido máximo eje X (mm) | 525 |
| Velocidad máxima eje X (m/min) | 15 |
| Precisión de posicionamiento eje X (mm) | ±0.08 |
| Recorrido efectivo eje X (mm) | 500 |
| Velocidad máxima eje Y (m/min) | 15 |
| Precisión de posicionamiento eje Y (mm) | ±0.08 |
| Recorrido máximo eje Z (mm) | 130 |
| Precisión de posicionamiento eje Z (mm) | ±0.05 |
| Longitud de barra procesable (mm) | 150-6000 |
| Ancho de barra procesable (mm) | 30-200 |
| Espesor de barra procesable (mm) | 4-16 |
| Dimensiones de la máquina (mm) | 2260×1580×2100 |
| Número de ejes CNC (PC) | 5 |
| Potencia servo eje X (KW) | 2 |
| Potencia servo eje Y (KW) | 2 |
| Potencia servo eje Z (KW) | 1 |
| Presión de aire (MPa) | 0.6-0.8 |
| Potencia bomba hidráulica (KW) | 2 |
| Potencia total (KW) | 12 |
Puede procesar barras colectoras de cobre y aluminio para tableros eléctricos y sistemas de distribución.
Dispone de sistema CNC de 5 ejes con pantalla LCD de 10.4 pulgadas.
Longitud: 150-6000mm, ancho: 30-200mm, espesor: 4-16mm.
Sí, incorpora almacén automático de 6 estaciones con BT40.
Fabricación de cuadros eléctricos, subestaciones, centros de distribución, industrias eléctricas y energéticas.
CNCMN-200A MÁQUINA CNC PARA BISELADO Y ARCO DE BARRAS COLECTORAS
La función principal del centro de mecanizado de extremos de barras colectoras es realizar el biselado y redondeo (arco) en los extremos de barras de cobre y aluminio con espesores de 4-16mm y anchos de 30-200mm, utilizado ampliamente en tableros eléctricos, subestaciones, centros de distribución y fabricación de equipos eléctricos industriales.
Características principales:

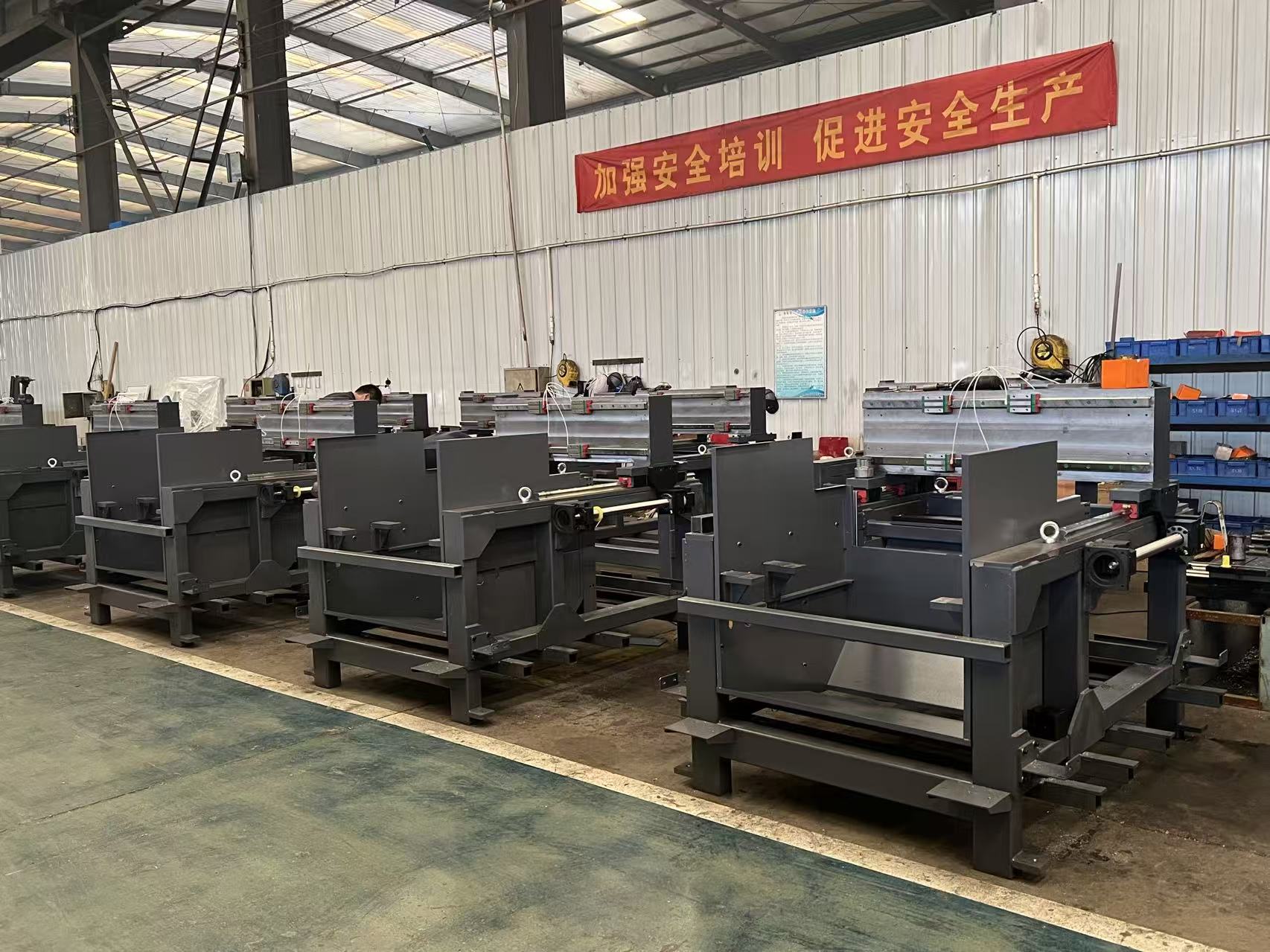

▲ Estructura mecánica tipo pórtico, diseño simple, funcionamiento estable y gran rigidez estructural
▲ Almacén lineal automático de herramientas con 6 estaciones y cambio automático BT40
▲ Sistema CNC de 5 ejes con pantalla LCD de 10.4 pulgadas
▲ Velocidad máxima del husillo: 6000 r/min, potencia del motor principal: 3.7 KW
▲ Procesa barras colectoras de longitud 150-6000mm, ancho 30-200mm, espesor 4-16mm
| No. | Parámetro Técnico | Unidad | Valor | No. | Parámetro Técnico | Unidad | Valor |
| 1 | Velocidad máxima del husillo | r/min | 6000 | 2 | Potencia del motor principal | KW | 3.7 |
| 3 | Recorrido máximo eje X | mm | 525 | 4 | Velocidad máxima eje X | m/min | 15 |
| 5 | Precisión de posicionamiento eje X | mm | ±0.08 | 6 | Recorrido efectivo eje X | mm | 500 |
| 7 | Velocidad máxima eje Y | m/min | 15 | 8 | Precisión de posicionamiento eje Y | mm | ±0.08 |
| 9 | Recorrido máximo eje Z | mm | 130 | 10 | Precisión de posicionamiento eje Z | mm | ±0.05 |
| 11 | Longitud de barra procesable | mm | 150-6000 | 12 | Ancho de barra procesable | mm | 30-200 |
| 13 | Espesor de barra procesable | mm | 4-16 | 14 | Dimensiones de la máquina | mm | 2260×1580×2100 |
| No. | Parámetro Técnico | Unidad | Valor | No. | Parámetro Técnico | Unidad | Valor |
| 1 | Número de ejes CNC | PC | 5 | 2 | Potencia servo eje X | KW | 2 |
| 3 | Potencia servo eje Y | KW | 2 | 4 | Potencia servo eje Z | KW | 1 |
| 5 | Presión de aire | MPa | 0.6-0.8 | 6 | Potencia bomba hidráulica | KW | 2 |
| 7 | Potencia total | KW | 12 |
Imágenes del Producto
| No. | Artículo | Cantidad | Descripción |
| 1 | Fresas de corte | 6 sets | 4mm, 5mm, 6mm, 8mm, 10mm, 12mm |
| 2 | Portaherramientas | 1 set | |
| 3 | Destornilladores | 2 sets | 2 grandes, 2 pequeños |
| 4 | Sensor de proximidad | 1 pc | |
| 5 | Llave doble | 1 set | |
| 6 | Engrasador | 1 pc | |
| 7 | Caja de lubricación | 1 pc | |
| 8 | Tapas del eje | 6 pcs | |
| 9 | Manguera hidráulica | 1 pc |
Video de Funcionamiento
Preguntas Frecuentes (FAQ)
¿Qué materiales puede procesar esta máquina?
Puede procesar barras colectoras de cobre y aluminio para tableros eléctricos y sistemas de distribución.
¿Qué tipo de sistema CNC incorpora?
Dispone de sistema CNC de 5 ejes con pantalla LCD de 10.4 pulgadas.
¿Qué rango de tamaño de barras admite?
Longitud: 150-6000mm, ancho: 30-200mm, espesor: 4-16mm.
¿Incluye cambio automático de herramientas?
Sí, incorpora almacén automático de 6 estaciones con BT40.
¿En qué sectores se utiliza?
Fabricación de cuadros eléctricos, subestaciones, centros de distribución, industrias eléctricas y energéticas.
