Máquina hidráulica manual 3 en 1 modelo 303U-3-C para el procesamiento de barras colectoras de cobre y aluminio. Integra punzonado, corte y doblado con alta precisión y eficiencia. Ideal para talleres eléctricos, cuadros de distribución, fabricación de switchgear y sistemas de energía.
La 303U-3-C es la máquina hidráulica manual 3 en 1 que mejor se adapta al taller eléctrico mexicano que trabaja lotes cortos y variados sin operadores especializados. Integra punzonado, corte y doblado en una sola estación con 300 kN de fuerza nominal, punzonado de Ø4,3 a Ø25 mm, espesor máximo de 12 mm y ancho máximo de 160 mm. La unidad de punzonado es giratoria y permite agujeros redondos y oblongos, mientras que la unidad de doblado realiza doblado horizontal, vertical y en U, además de estampado, torsión y procesamiento de terminales de cable. Incorpora lámpara industrial, reglas de posicionamiento de punzonado y corte, pedal de control y caja de herramientas. Está construida bajo sistema de aseguramiento de calidad ISO 9001.
Repetibilidad de punzonado con torreta giratoria Condición de prueba: Punzonado sucesivo de agujeros redondos y oblongos en barra de cobre de 12 × 160 mm sin cambiar de dado.. Valor verificado: Ø4,3 a Ø25 mm en una torreta giratoria integrada. Referencia de comparación: las punzonadoras de estación fija obligan a desmontar y volver a calibrar el dado en cada cambio de diámetro, unos 8–12 minutos.
Fuerza aplicada frente a máquinas de gama básica Condición de prueba: Cizallado de barra de cobre en el límite de espesor.. Valor verificado: 300 kN de fuerza nominal con corte de 12 × 160 mm. Referencia de comparación: las 3 en 1 básicas de 200–250 kN limitan el corte a 10 mm de espesor.
Precisión de posicionamiento con reglas integradas Condición de prueba: Posicionamiento manual de punzonado y corte usando las reglas graduadas de la máquina.. Valor verificado: reglas de posicionamiento independientes para punzonado y corte con pedal de control. Referencia de comparación: el marcado por plantilla y granete desvía la posición del agujero entre 1 y 2 mm.
Operación sin personal especializado Condición de prueba: Puesta en marcha y producción por parte de un operario sin experiencia previa en CNC.. Valor verificado: control manual hidráulico con pedal y funciones seleccionables por interruptor. Referencia de comparación: una máquina CNC 3 en 1 exige entre 3 y 5 días de capacitación antes de alcanzar el ritmo nominal.
| Parámetro | Valor |
|---|---|
| Fuerza nominal (kn) | 300 |
| Rango de diámetro de punzonado (mm) | ф4.3～ф25 |
| Espesor máximo (mm) | 12 |
| Ancho máximo (mm) | 150 |
| Espesor máximo de corte (mm) | 12 |
| Ancho máximo de corte (mm) | 150 |
| Ancho máximo de doblado horizontal (mm) | 150 |
| Espesor máximo de doblado horizontal (mm) | 12 |
| Tamaño máximo de doblado vertical (mm) | 10×100 |
| Potencia (kw) | 3×4KW |
| Tamaño de mesa (mm) | 1650×1050 |
| Dimensiones externas (mm) | 1720×1220×1220 |
| Tamaño de embalaje (mm) | 1800×1300×1430 |
| Peso total (kg) | 1320KG |
Se utiliza para punzonar, cortar y doblar barras colectoras de cobre y aluminio en la industria eléctrica.
Sí, pueden operar de forma simultánea o independiente.
Control mediante botones manuales o pedal de pie.
Sí, es ideal para proyectos de cuadros eléctricos, subestaciones y líneas de distribución.
Sí, mediante moldes personalizados.
Sí, con soporte técnico y visitas periódicas.
Cumple con el sistema ISO9001.
Descripción del Producto
303U-3-C
Esta serie de máquinas para procesamiento de barras colectoras integra tres unidades de trabajo: punzonado, corte/cizallado y doblado. Las tres unidades pueden utilizarse de forma simultánea o secuencial. El recorrido de trabajo de cada unidad es fácilmente ajustable, lo que reduce el tiempo de procesamiento y mejora notablemente la eficiencia de producción. Su función principal es el procesamiento de barras de cobre y aluminio.
La máquina de procesamiento de barras colectoras está equipada con tres unidades de trabajo: punzonado, cizallado y doblado. Mediante botones manuales o pedal de pie, las barras se pueden punzonar, cortar y doblar de forma independiente. Es un equipo ideal para la industria eléctrica de alta y baja tensión.
Este equipo es un dispositivo auxiliar diseñado con referencia a productos avanzados internacionales y adaptado a las condiciones reales locales, con el objetivo de mejorar la eficiencia de trabajo y garantizar la seguridad operativa. Es especialmente adecuado para obras de grandes cuadros eléctricos y proyectos de transmisión y distribución eléctrica.
Detalles del Producto
1. Lámpara Industrial 2. Unidad giratoria de punzonado 3. Regla de posicionamiento de punzonado 4. Cilindro 5. Interruptor de línea 6. Pedal de control 7. Unidad de corte 8. Caja eléctrica 9. Caja de herramientas 10. Unidad de doblado 11. Regla de posicionamiento de corte
Muestras de Procesado
Puede realizar perforaciones redondas y oblongas.
Puede realizar doblado horizontal, doblado vertical y doblado en forma de U.
La máquina también permite estampado, torsión y procesamiento de terminales de cable.

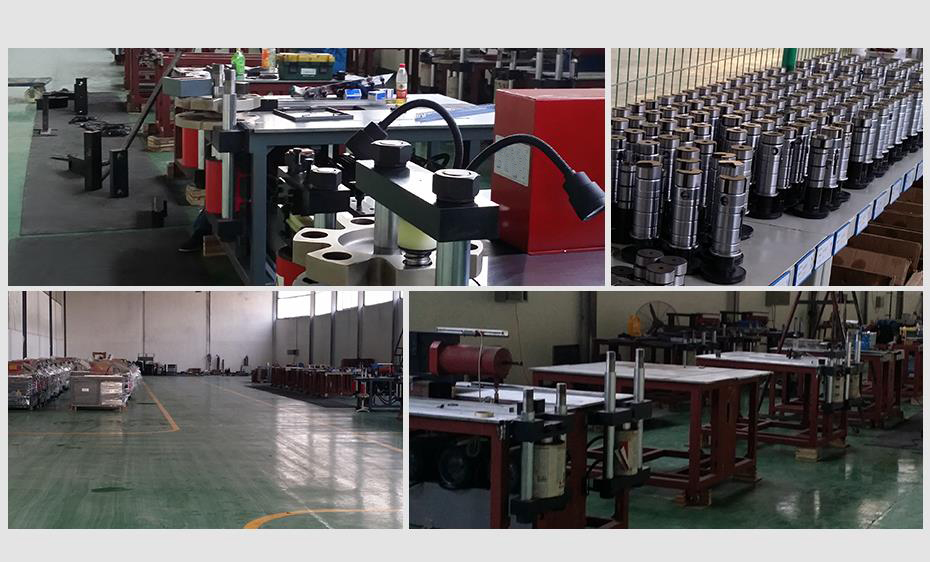

Nuestra Fábrica

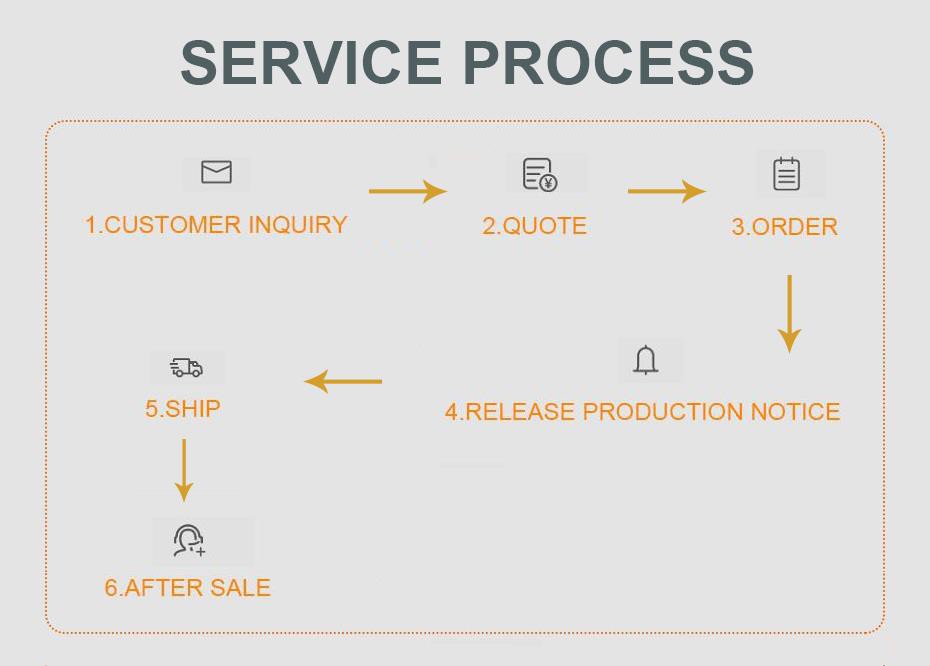

Proceso de Servicio
Nuestros ingenieros de servicio posventa realizan visitas periódicas para escuchar las opiniones del cliente y mejorar continuamente la calidad del producto.
Embalaje y Entrega
Utilizamos película plástica impermeable en el interior y caja de madera reforzada en el exterior.
Certificaciones
El sistema de aseguramiento de calidad ISO9001 es la base del desarrollo y crecimiento de la empresa.
ISO9001 es una norma internacional de sistema de gestión de calidad desarrollada por el comité técnico TC176, ampliamente utilizada a nivel mundial.
| Ítem | Modelo | |
| 303U-3 | 303U-3-C | |
| Fuerza nominal (kn) | 300 | 300 |
| Rango de diámetro de punzonado (mm) | ф4.3～ф25 | ф4.3～ф25 |
| Espesor máximo (mm) | 12 | 12 |
| Ancho máximo (mm) | 150 | 150 |
| Espesor máximo de corte (mm) | 12 | 12 |
| Ancho máximo de corte (mm) | 150 | 150 |
| Ancho máximo de doblado horizontal (mm) | 150 | 150 |
| Espesor máximo de doblado horizontal (mm) | 12 | 12 |
| Tamaño máximo de doblado vertical (mm) | 10×100 | 10×100 |
| Potencia (kw) | 1×4KW | 3×4KW |
| Tamaño de mesa (mm) | 1650×1050 | 1650×1050 |
| Dimensiones externas (mm) | 1720×1220×1220 | 1720×1220×1220 |
| Tamaño de embalaje (mm) | 1800×1300×1430 | 1800×1300×1430 |
| Peso total (kg) | 1220KG | 1320KG |
Características Principales
1. La unidad de corte adopta un sistema de corte vertical con cuchilla plana, logrando superficies limpias sin rebabas ni deformaciones.
2. La unidad de punzonado utiliza un plato giratorio de seis estaciones, permitiendo cambiar rápidamente los moldes sin desmontaje frecuente.
3. La unidad de doblado trabaja de forma horizontal y puede realizar doblado plano o vertical mediante el cambio de moldes.
4. Permite funciones adicionales como estampado, aplanado, torsionado y prensado de terminales de cables.
5. Equipada con cuatro ruedas giratorias para un traslado fácil dentro del taller.
6. Se pueden instalar moldes personalizados según los requerimientos del cliente para realizar trabajos especiales.
Videos de la Máquina de Barras Colectoras LT
Preguntas Frecuentes (FAQ)
1. ¿Para qué se utiliza la máquina hidráulica 303U-3-C?
Se utiliza para punzonar, cortar y doblar barras colectoras de cobre y aluminio en la industria eléctrica.
2. ¿Las tres unidades pueden trabajar al mismo tiempo?
Sí, pueden operar de forma simultánea o independiente.
3. ¿Qué tipo de control utiliza la máquina?
Control mediante botones manuales o pedal de pie.
4. ¿Es adecuada para obras eléctricas?
Sí, es ideal para proyectos de cuadros eléctricos, subestaciones y líneas de distribución.
5. ¿Se pueden fabricar formas especiales?
Sí, mediante moldes personalizados.
6. ¿Cuenta con servicio posventa?
Sí, con soporte técnico y visitas periódicas.
7. ¿Incluye certificación de calidad?
Cumple con el sistema ISO9001.
