Máquina hidráulica 303U-3 para punzonado, corte y doblado de barras colectoras de cobre. Equipo industrial 3 en 1 para procesamiento eficiente de busbar en tableros eléctricos de baja y media tensión, con alta precisión, operación segura y gran productividad para talleres eléctricos.
La 303U-3 es la máquina hidráulica 3 en 1 para punzonado, corte y doblado de barras colectoras de cobre en tableros eléctricos de baja y media tensión. Con 300 kN de fuerza nominal y mesa única, procesa barras de hasta 12 mm de espesor y 160 mm de ancho, con rango de punzonado de Ø4,3 a Ø25 mm. Sus tres funciones cubren agujeros redondos, oblongos y cuadrados, corte de superficie plana y sin rebabas, y doblado vertical, plano y en forma de U. Está pensada para talleres eléctricos y fabricantes de cuadros de distribución que necesitan una máquina compacta, de operación manual y mantenimiento sencillo, con repuestos disponibles y soporte técnico posterior a la venta. Es una de las configuraciones con mejor relación capacidad-precio para arrancar el procesamiento de busbar en México.
Calidad superficial del corte Condición de prueba: Cizallado de barra de cobre de 12 mm de espesor con la unidad de corte de doble columna.. Valor verificado: superficie de corte plana y lisa, sin rebabas. Referencia de comparación: el corte con amoladora angular deja marcas térmicas y exige desbarbado manual en el 100 % de las piezas.
Sección máxima de doblado Condición de prueba: Doblado vertical, plano y en U sobre barra de cobre en el límite de capacidad.. Valor verificado: 12 mm de espesor por 160 mm de ancho con ángulo de ±1°. Referencia de comparación: las dobladoras manuales de banco limitan el ancho a 100–120 mm y el ángulo se desvía 3–5°.
Fuerza hidráulica y consumo Condición de prueba: Operación de las tres unidades con el grupo hidráulico de 3 × 4 kW.. Valor verificado: 300 kN de fuerza nominal con 3 × 4 kW instalados. Referencia de comparación: una prensa de punzonado de taller equivalente con 500 kN requiere 7,5 kW solo para el punzonado.
Cobertura de formas de agujero Condición de prueba: Punzonado de la gama completa de formas sobre barras de cobre y aluminio.. Valor verificado: agujeros redondos, oblongos y cuadrados en un solo juego de dados. Referencia de comparación: las máquinas de estación fija necesitan un dado específico por forma, con coste y plazo adicionales por cada una.
| Parámetro | Valor |
|---|---|
| Fuerza nominal (kn) | 300 |
| Rango de punzonado (mm) | ф4.3～ф25 |
| Espesor máximo (mm) | 12 |
| Ancho máximo (mm) | 160 |
| Espesor máximo de corte (mm) | 12 |
| Ancho máximo de corte (mm) | 160 |
| Ancho máximo de doblado horizontal (mm) | 160 |
| Espesor máximo de doblado horizontal (mm) | 12 |
| Capacidad de doblado vertical (mm) | 10×100 |
| Potencia (kw) | 3×4KW |
| Precisión de doblado (grados) | ±1° |
| Precisión repetida de doblado (grados) | ±0.5° |
| Dimensión de la primera mesa (mm) | 1650×1050 |
| Dimensiones externas (mm) | 1720×1220×1240 |
| Tamaño del embalaje (mm) | 1800×1300×1450 |
| Peso total (kg) | 1320KG |
Integra punzonado, corte y doblado en una sola máquina, ideal para procesamiento completo de barras colectoras.
Hasta 12mm de espesor y 160mm de ancho.
Precisión ±1° y repetición ±0.5°.
Sistema de potencia de 3×4KW.
Sí, cambiando moldes puede realizar embutido, aplanado, torsión y prensado de terminales.
Sí, incorpora ruedas para traslado dentro del taller.
Industria eléctrica, tableros de distribución, subestaciones, cuadros eléctricos, transmisión y distribución de energía.
Descripción del Producto – Máquina Punzonadora, Cortadora y Dobladora de Barras de Cobre 303U-3
Máquina procesadora de barras colectoras modelo LT-303U-3.
Equipo CNC de mesa única para el procesamiento de barras colectoras, integra funciones de punzonado, corte y doblado.
Capacidad máxima de procesamiento: espesor 12mm y ancho 160mm.
Muestras de Procesamiento
Función de Punzonado
Permite perforaciones redondas, oblongas y cuadradas.
Función de Corte
Superficie de corte plana y lisa.
Función de Doblado
Realiza doblado vertical, doblado plano y doblado en forma de U.
Otras Funciones
Servicio Postventa
Ofrecemos soporte técnico completo después de la venta.
Puede consultar sobre uso de la máquina, mantenimiento y solución de problemas.
Clientes en más de 100 países.
Contacto
WhatsApp: +8613853146766
Skype: Leanne.Li88
Web Oficial: http://www.busbarmc.com/
Email: [email protected]
Parámetros Técnicos
| Items | Model |
| Modelo | 303U-3 |
| Fuerza nominal (kn) | 300 |
| Rango de punzonado (mm) | ф4.3～ф25 |
| Espesor máximo (mm) | 12 |
| Ancho máximo (mm) | 160 |
| Espesor máximo de corte (mm) | 12 |
| Ancho máximo de corte (mm) | 160 |
| Ancho máximo de doblado horizontal (mm) | 160 |
| Espesor máximo de doblado horizontal (mm) | 12 |
| Capacidad de doblado vertical (mm) | 10×100 |
| Potencia (kw) | 3×4KW |
| Precisión de doblado (grados) | ±1° |
| Precisión repetida de doblado (grados) | ±0.5° |
| Dimensión de la primera mesa (mm) | 1650×1050 |
| Segunda mesa | ----- |
| Dimensiones externas (mm) | 1720×1220×1240 |
| Tamaño del embalaje (mm) | 1800×1300×1450 |
| Peso total (kg) | 1320KG |
Video de la Máquina de Barras Colectoras CNC
Preguntas Frecuentes (FAQ)
1. ¿Qué funciones integra la máquina 303U-3?
Integra punzonado, corte y doblado en una sola máquina, ideal para procesamiento completo de barras colectoras.
2. ¿Qué dimensiones máximas puede procesar?
Hasta 12mm de espesor y 160mm de ancho.
3. ¿Qué precisión tiene el sistema de doblado?
Precisión ±1° y repetición ±0.5°.
4. ¿Qué tipo de energía utiliza?
Sistema de potencia de 3×4KW.
5. ¿Puede realizar otras operaciones?
Sí, cambiando moldes puede realizar embutido, aplanado, torsión y prensado de terminales.
6. ¿Es fácil de mover?

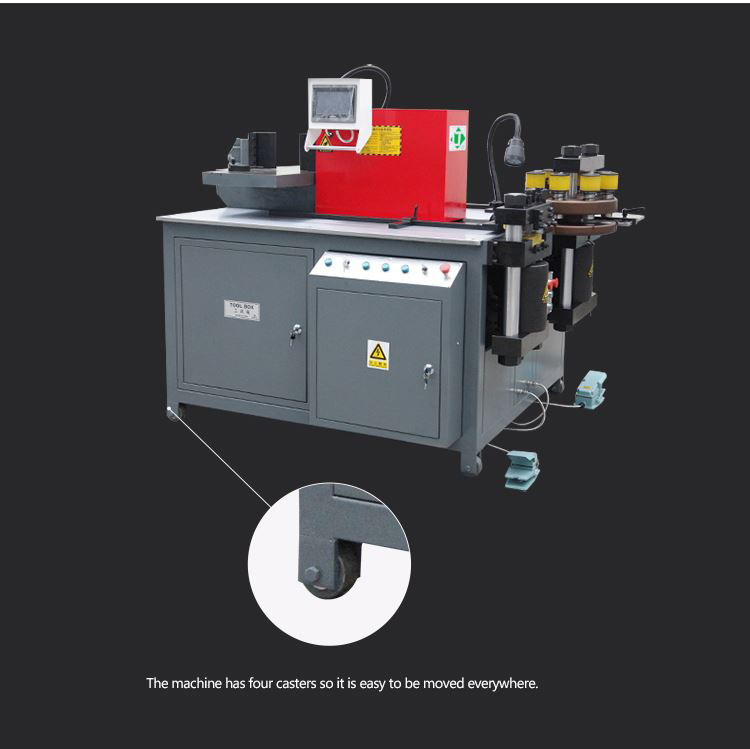

Sí, incorpora ruedas para traslado dentro del taller.
7. ¿Para qué sectores es ideal?
Industria eléctrica, tableros de distribución, subestaciones, cuadros eléctricos, transmisión y distribución de energía.
