Máquina automática CNC para punzonado, corte y doblado de barras de cobre y aluminio, ideal para fabricación de transformadores, cuadros eléctricos y distribución de energía. Alta precisión, eficiencia industrial, operación estable y soporte para producción en serie.
La LTMC-503U-3-C es la máquina automática CNC 3 en 1 para fabricación de transformadores, cuadros eléctricos y equipos de distribución de energía en series repetitivas. Con 500 kN de fuerza nominal, admite espesor máximo de 16 mm y ancho máximo de 200 mm, con punzonado de Ø4,3 a Ø30 mm y cuatro ejes servo que posicionan las tres unidades a través de servomotor, PLC y pantalla táctil. La longitud de corte se controla automáticamente por servomotor, logrando corte plano, sin desperdicio, sin rebabas ni deformaciones. Se ofrece con potencia de 3 × 4 kW o 3 × 5,5 kW, certificación ISO 9001 y CE, MOQ de una unidad y plazo de entrega de 7 a 25 días, con origen en Jinan, China.
Control automático de la longitud de corte Condición de prueba: Corte de barra de cobre de 16 × 200 mm en serie, con longitud programada por servomotor.. Valor verificado: 4 ejes servo con longitud controlada automáticamente, corte sin rebabas ni desperdicio. Referencia de comparación: el corte con tope mecánico manual varía ±1 mm entre piezas y genera 2–3 mm de desperdicio por corte.
Capacidad frente a la versión de 300 kN Condición de prueba: Punzonado, corte y doblado en el límite de cada modelo de la serie.. Valor verificado: 500 kN con 16 mm de espesor y 200 mm de ancho, frente a 300 kN con 12 × 160 mm. Referencia de comparación: el modelo 303U-3-C ofrece un 47 % menos de sección procesable.
Rango de punzonado Condición de prueba: Punzonado de agujeros redondos y oblongos en barras de cobre y aluminio.. Valor verificado: Φ4,3 a Φ30 mm. Referencia de comparación: la versión de 300 kN se limita a Φ25 mm.
Plazo de puesta en marcha Condición de prueba: Entrega e instalación en planta mexicana.. Valor verificado: plazo de entrega de 7 a 25 días, MOQ de 1 unidad, certificación ISO 9001 y CE. Referencia de comparación: los fabricantes europeos equivalentes manejan plazos de 12 a 20 semanas para máquinas de esta capacidad.
| Parámetro | Valor |
|---|---|
| Fuerza nominal (kN) | 500 |
| Diámetro de punzonado (mm) | Φ4.3~Φ30 |
| Espesor máximo (mm) | 16 |
| Ancho máximo (mm) | 200 |
| Número de ejes servo | 4 |
| Carrera eje Y punzonado (mm) | 200 |
| Carrera eje X punzonado (mm) | 500 |
| Carrera eje X corte (mm) | 1000 |
| Carrera eje X doblado (mm) | 500 |
| Precisión tope (mm) | 0.2 |
| Precisión de doblado (°) | ±1° |
| Repetibilidad de doblado (°) | ±0.5° |
| Potencia (kW) | 3×5.5kw |
| Dimensiones (mm) | 2015×1815×1420 |
| Peso total (kg) | 1900 |
Integra punzonado, corte y doblado hidráulico en una sola unidad.
Está diseñada para barras colectoras de cobre y aluminio.
303U-3-C: 12 mm de espesor y 160 mm de ancho. 503U-3-C: 16 mm de espesor y 200 mm de ancho.
Sí, mediante servomotor, PLC y pantalla táctil.
Sí, sin rebabas ni desperdicios.
No, el sistema posiciona automáticamente.
Sí, soporta doblado multisegmento y multiángulo.
Ambos modelos disponen de 4 ejes servo.
7–25 días según cantidad.
ISO9001:2000 y CE.
Jinan, China – Marca LJMC.
Introducción del Producto:
Detalles del Producto
Modelo: 503U-3-C
Potencia: 3×4Kw / 3×5.5Kw
Tiempo de entrega: 7–25 días
MOQ: 1 unidad
Certificación: ISO9001:2000 / CE
Pago: T/T, L/C
Marca: LJMC
Lugar de origen: Jinan, China
Esta máquina integra tres unidades de procesamiento: punzonado, corte y doblado. Está diseñada con tres sistemas hidráulicos independientes, permitiendo que las unidades de punzonado, cizallado y doblado trabajen simultáneamente.
La máquina realiza el posicionamiento automático de las tres unidades mediante la cooperación entre servomotor, PLC y pantalla táctil.
Características Principales:
(1) El largo de corte es controlado automáticamente por servomotor, logrando un corte plano, sin desperdicio, sin rebabas ni deformaciones.
(2) No es necesario marcar plantilla para el punzonado. El servomotor localiza automáticamente las coordenadas. Soporta punzonado continuo, múltiples diámetros, ingreso de coordenadas y selección de plantillas comunes.
(3) El sistema de doblado calcula automáticamente la longitud desarrollada de la barra de cobre. Guías de tornillo de alta precisión controlan la longitud de doblado. Soporta doblado continuo multiángulo y multisegmento.
Visualización de Unidades de Procesamiento
Unidad de Corte
Unidad de Punzonado
Unidad de Doblado

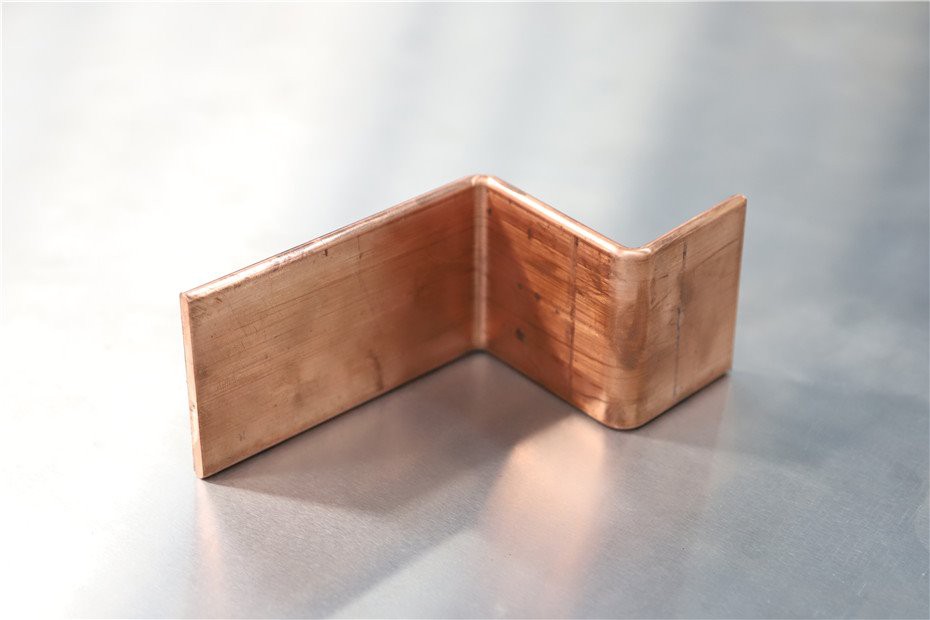

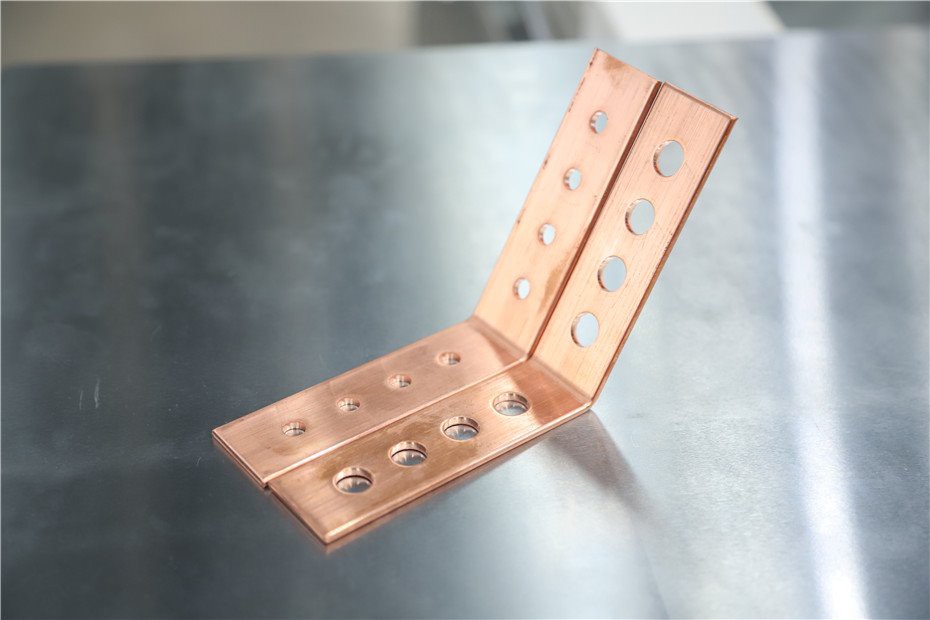

Muestras de Procesamiento
| Ítem | Modelo | |
| LTMC-303U-3-C | LTMC-503U-3-C | |
| Fuerza nominal (kN) | 300 | 500 |
| Diámetro de punzonado (mm) | Φ4.3~Φ25 | Φ4.3~Φ30 |
| Espesor máximo (mm) | 12 | 16 |
| Ancho máximo (mm) | 160 | 200 |
| Número de ejes servo | 4 | 4 |
| Carrera eje Y punzonado (mm) | 150 | 200 |
| Carrera eje X punzonado (mm) | 500 | 500 |
| Carrera eje X corte (mm) | 1000 | 1000 |
| Carrera eje X doblado (mm) | 500 | 500 |
| Precisión tope (mm) | 0.2 | 0.2 |
| Precisión de doblado (°) | ±1° | ±1° |
| Repetibilidad de doblado (°) | ±0.5° | ±0.5° |
| Potencia (kW) | 3×4kw | 3×5.5kw |
| Dimensiones (mm) | 1850×1650×1340 | 2015×1815×1420 |
| Peso total (kg) | 1500 | 1900 |
Hot Tags: máquina de barras colectoras, máquina CNC de barras de cobre, punzonadora hidráulica de barras, dobladora de barras colectoras, cizalladora de barras de cobre, máquina 3 en 1 para busbar, maquinaria eléctrica industrial, equipo para cuadros eléctricos, fabricación de barras de cobre, maquinaria para subestaciones, máquina para transformadores
Videos de Máquinas LT Busbar:
Preguntas Frecuentes (FAQ) – Máquina de Procesamiento de Barras 503E-3-S / 503U-3-C
1. ¿Qué funciones integra esta máquina?
Integra punzonado, corte y doblado hidráulico en una sola unidad.
2. ¿Qué materiales procesa?
Está diseñada para barras colectoras de cobre y aluminio.
3. ¿Cuál es el tamaño máximo de barra?
303U-3-C: 12 mm de espesor y 160 mm de ancho.
503U-3-C: 16 mm de espesor y 200 mm de ancho.
4. ¿Tiene posicionamiento automático?
Sí, mediante servomotor, PLC y pantalla táctil.
5. ¿La superficie de corte es precisa?
Sí, sin rebabas ni desperdicios.
6. ¿Se requiere plantilla para punzonar?
No, el sistema posiciona automáticamente.
7. ¿Permite doblado con múltiples ángulos?
Sí, soporta doblado multisegmento y multiángulo.
8. ¿Cuántos ejes servo tiene?
Ambos modelos disponen de 4 ejes servo.
9. ¿Tiempo de entrega?
7–25 días según cantidad.
10. Certificaciones disponibles
ISO9001:2000 y CE.
11. Condiciones de pago
T/T y L/C.
12. Lugar de fabricación
Jinan, China – Marca LJMC.
