La LTMC 303U-3-C es una máquina CNC profesional para el procesamiento de barras de cobre, integra punzonado, corte y doblado hidráulico de alta precisión. Ideal para transformadores, tableros eléctricos, cuadros de distribución y fabricación de equipos eléctricos industriales.
La LTMC 303U-3-C es la máquina CNC 3 en 1 de 300 kN pensada para transformadores y cuadros eléctricos donde la calidad del corte y la repetibilidad del doblado pesan más que la sección máxima. Su unidad de corte emplea troqueles de cizallado de doble columna, la unidad de punzonado incorpora una torreta giratoria integral de seis estaciones que mantiene la alineación entre molde superior e inferior, y la unidad de doblado usa estructura cerrada para uniformar el doblado horizontal y el estampado. Procesa barras de cobre y aluminio de hasta 12 mm de espesor y 160 mm de ancho, con punzonado de Ø4,3 a Ø25 mm y doblado vertical, plano, en U y en Z cambiando moldes. Admite moldes personalizados según requerimiento y trabaja con 3 × 4 kW.
Alineación de molde en punzonado continuo Condición de prueba: Punzonado sucesivo con las seis estaciones de la torreta giratoria integrada.. Valor verificado: torreta integral de 6 estaciones con alineación permanente entre molde superior e inferior. Referencia de comparación: las torretas modulares de estación intercambiable acumulan desalineación y provocan rebabas a partir de las 5.000 piezas.
Uniformidad del doblado horizontal Condición de prueba: 50 ciclos de doblado horizontal y estampado sobre barra de cobre de 12 × 160 mm.. Valor verificado: estructura de doblado cerrada con repetibilidad de ±1°. Referencia de comparación: las estructuras de doblado abiertas presentan diferencias de 2–3° entre la primera y la última pieza del lote.
Calidad del corte en doble columna Condición de prueba: Cizallado de barra de cobre con troqueles de doble columna.. Valor verificado: corte de 12 mm de espesor y 160 mm de ancho con superficies planas. Referencia de comparación: los troqueles de columna simple se flexionan en barras anchas y dejan bordes inclinados.
Flexibilidad de utillaje Condición de prueba: Ejecución de formas especiales no incluidas en el catálogo estándar.. Valor verificado: moldes personalizados instalables según requerimiento del cliente. Referencia de comparación: las máquinas de utillaje no intercambiable obligan a subcontratar el mecanizado de formas especiales.
| Parámetro | Valor |
|---|---|
| Fuerza nominal (kn) | 300 |
| Rango de punzonado (mm) | ф4.3～ф25 |
| Espesor máximo (mm) | 12 |
| Ancho máximo (mm) | 160 |
| Espesor máximo de corte (mm) | 12 |
| Ancho máximo de corte (mm) | 160 |
| Ancho máximo de doblado horizontal (mm) | 160 |
| Espesor máximo de doblado horizontal (mm) | 12 |
| Dimensión máxima de doblado vertical (mm) | 10×100 |
| Potencia (kw) | 3×4KW |
| Precisión de doblado (grado) | ±1° |
| Repetibilidad de doblado (grado) | ±0.5° |
| Tamaño de mesa (mm) | 1650×1050 |
| Dimensiones externas (mm) | 1720×1220×1240 |
| Dimensiones del contenedor (mm) | 1800×1300×1450 |
| Peso total (kg) | 1320KG |
Punzonado, corte y doblado de barras de cobre y aluminio.
Doblado plano, vertical, en U y en Z mediante cambio de moldes.
Sí, soporte técnico completo y visitas periódicas.
Transformadores, tableros eléctricos, armarios eléctricos, centros de distribución de energía.
Descripción del Producto
Características Principales
1. La unidad de corte adopta troqueles de cizallado de doble columna para mayor estabilidad.

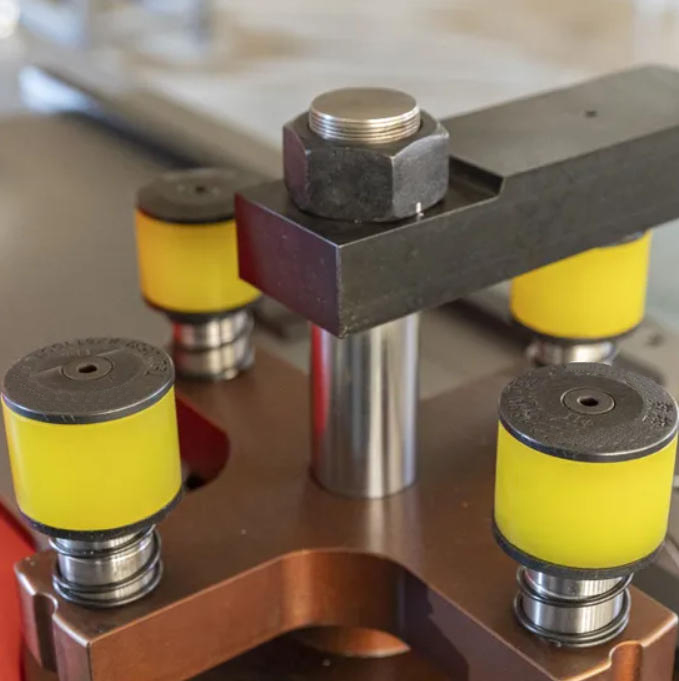

2. La unidad de punzonado cuenta con una torre giratoria integral de seis estaciones que garantiza la alineación perfecta del molde superior e inferior.
3. La unidad de doblado utiliza una estructura cerrada que asegura alta uniformidad en doblado horizontal y estampado, mejorando la precisión repetitiva.
4. Se pueden instalar moldes personalizados según los requerimientos del cliente para realizar formas especiales.

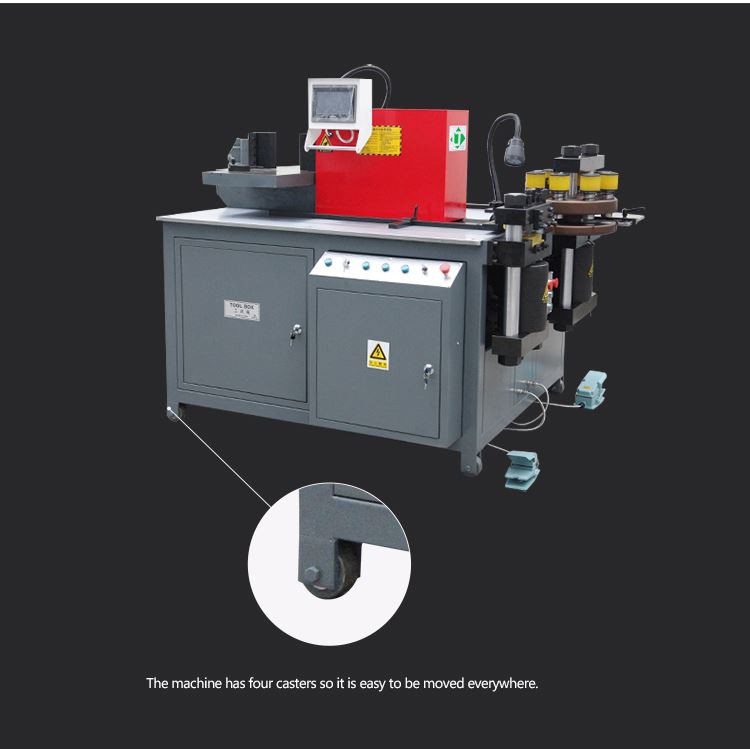

Detalles del Producto

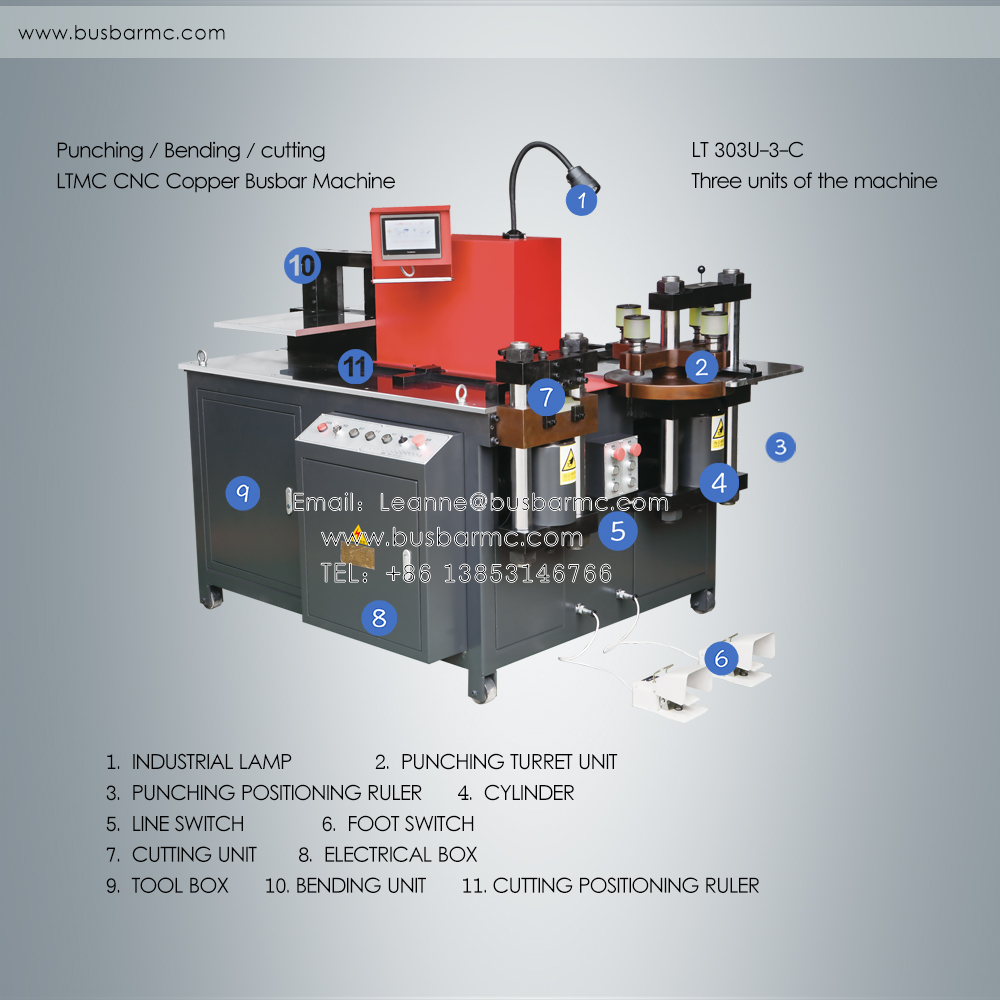

1. Pantalla táctil CNC 2. Lámpara industrial 3. Torreta de punzonado 4. Regla de posicionamiento 5. Cilindro hidráulico 6. Interruptor de línea 7. Pedal de control 8. Unidad de corte 9. Caja eléctrica 10. Caja de herramientas 11. Unidad de doblado 12. Regla de posicionamiento de corte

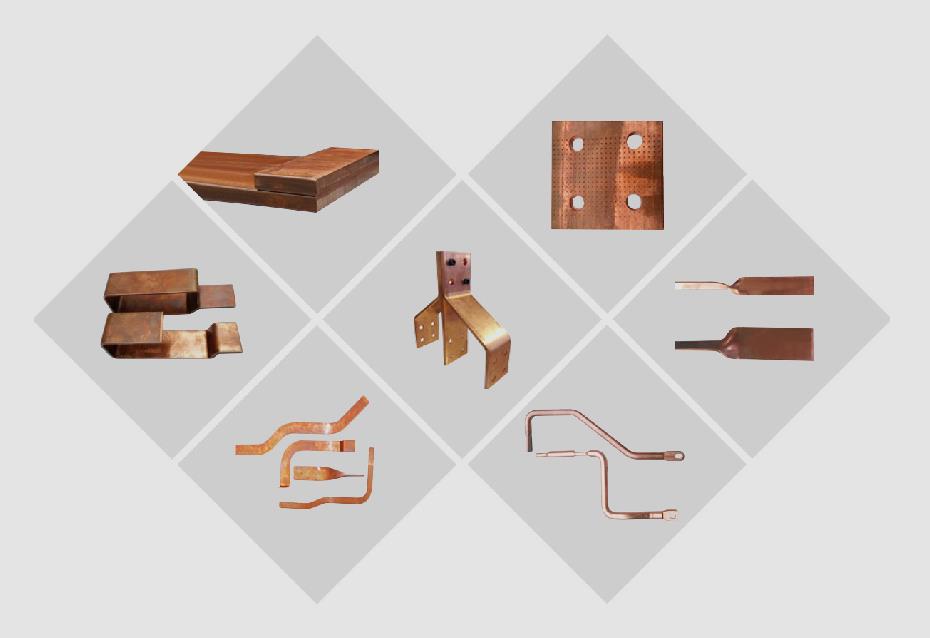

Muestras de Procesado

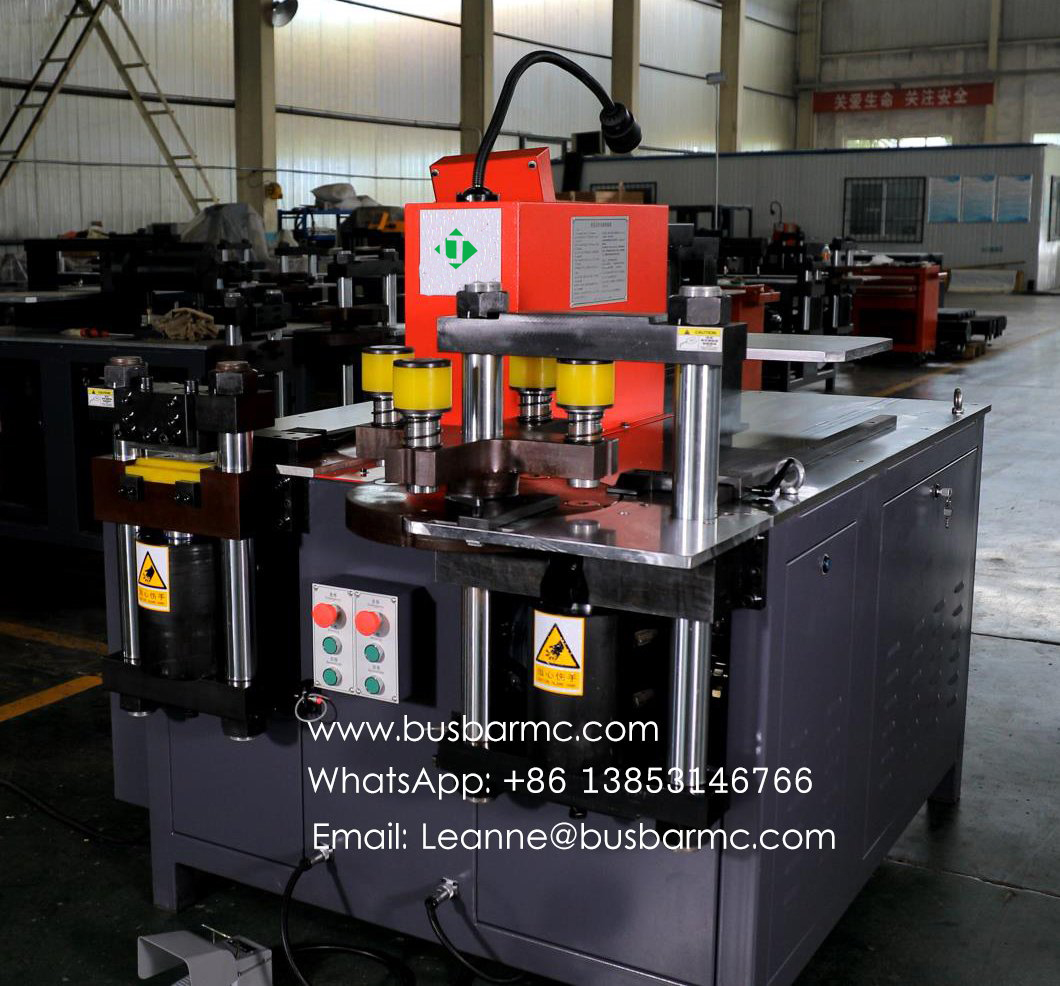

La LT-303U-3-C es una máquina multifunción 3 en 1 para el procesamiento de barras conductoras.

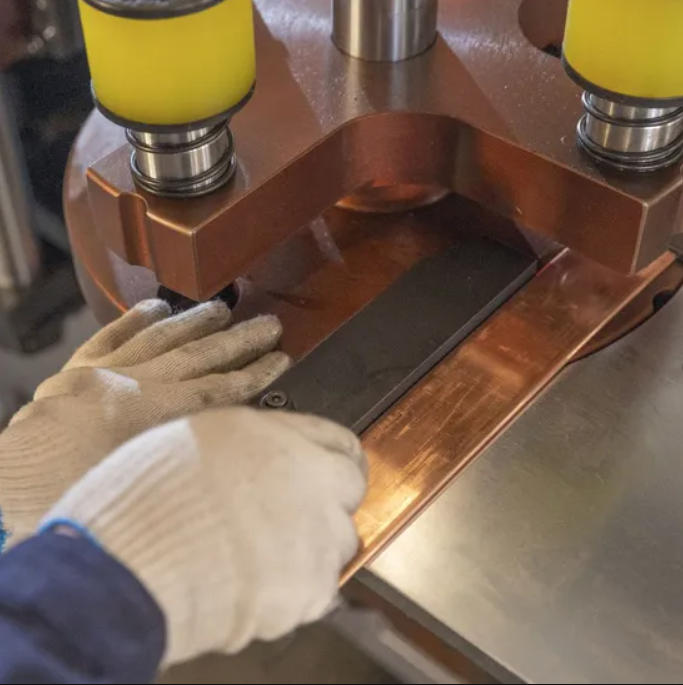

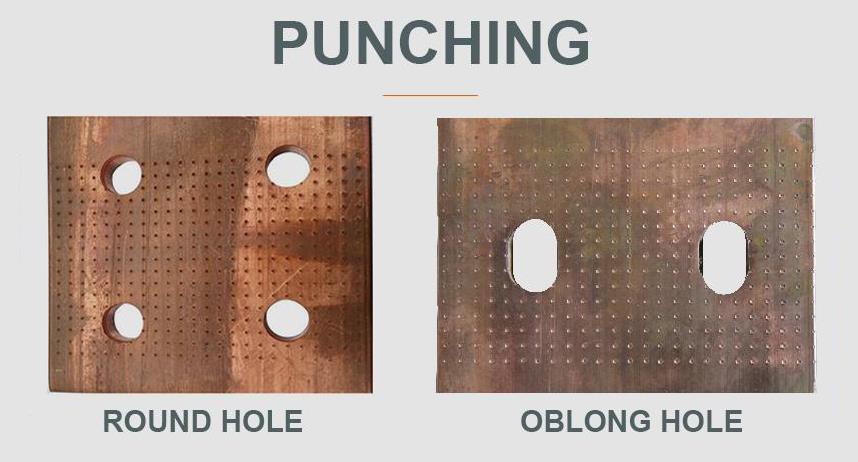

Función 1: Punzonado (agujeros redondos y oblongos)

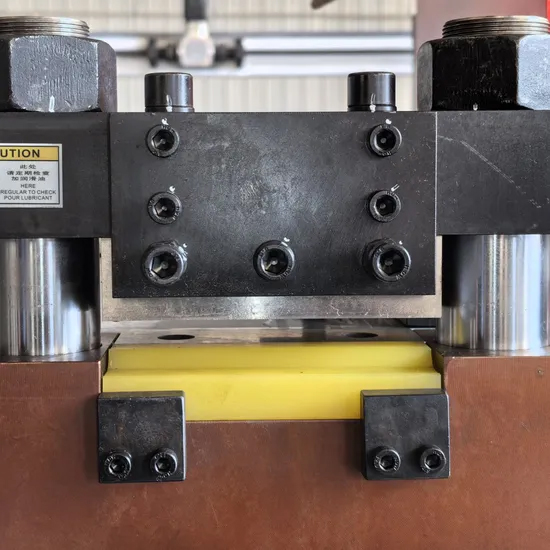

Función 2: Corte

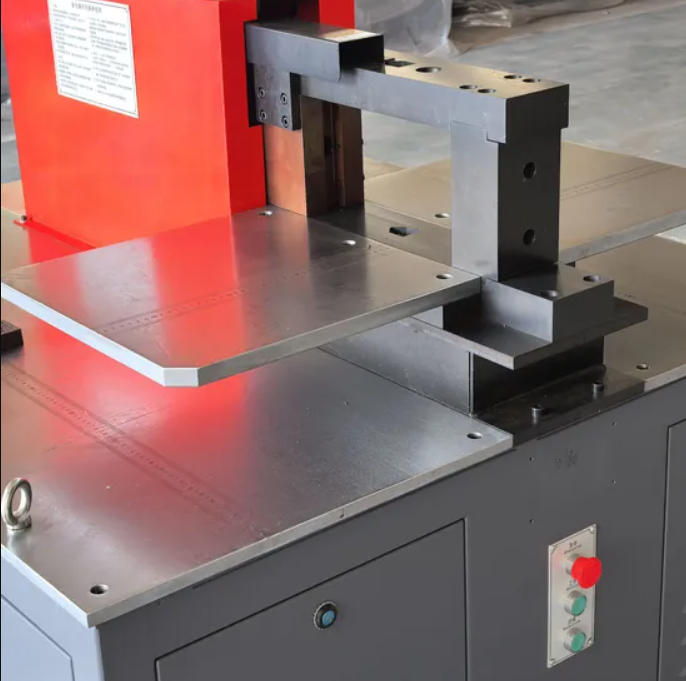

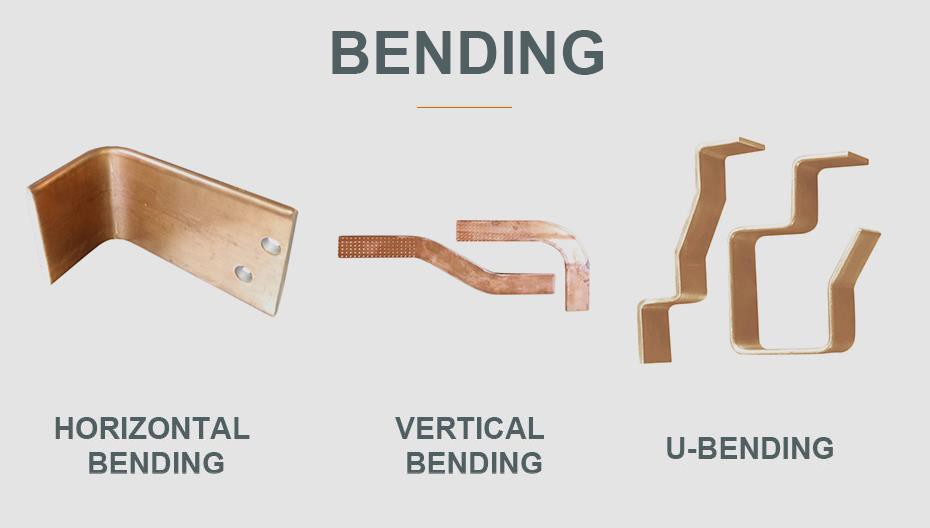

Función 3: Doblado (vertical, plano, en U y en Z mediante cambio de moldes)

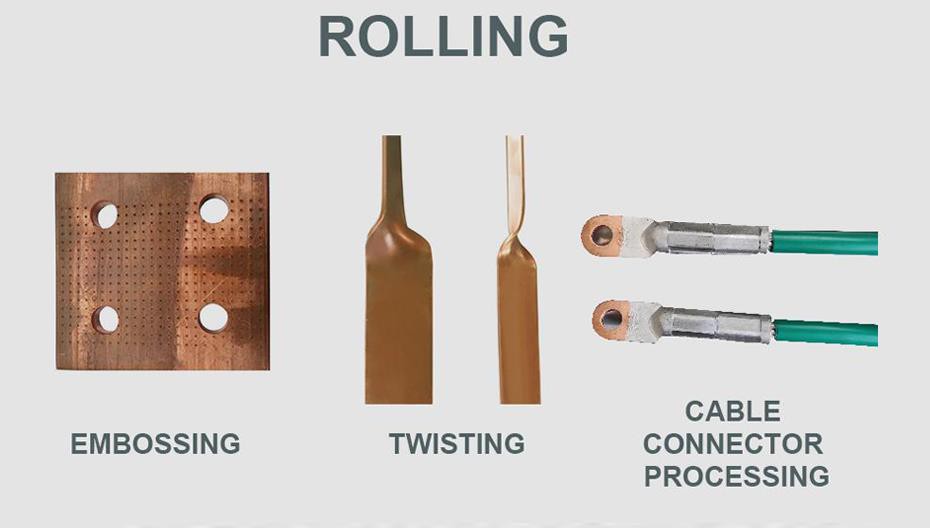

Otras Funciones

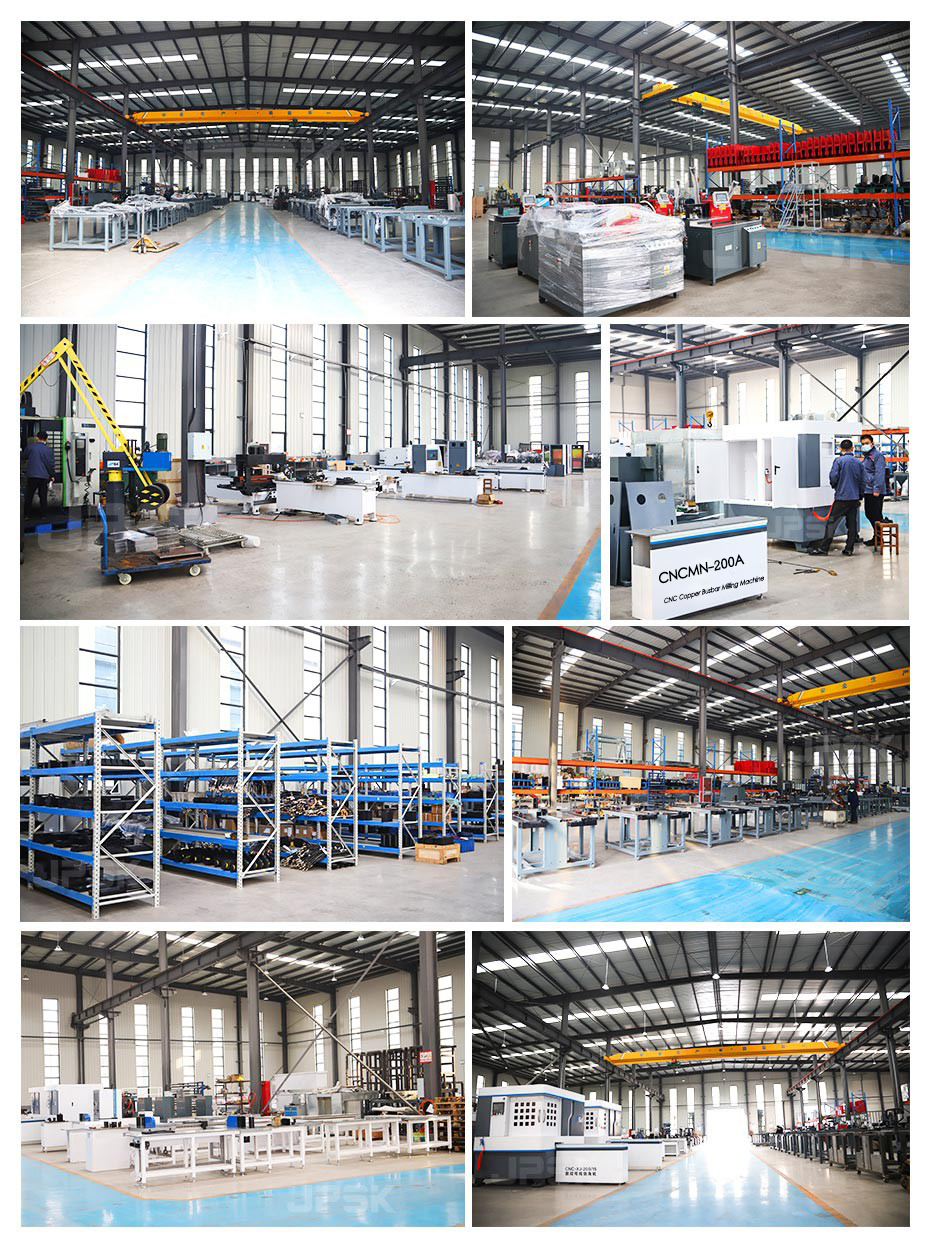

Nuestra Fábrica

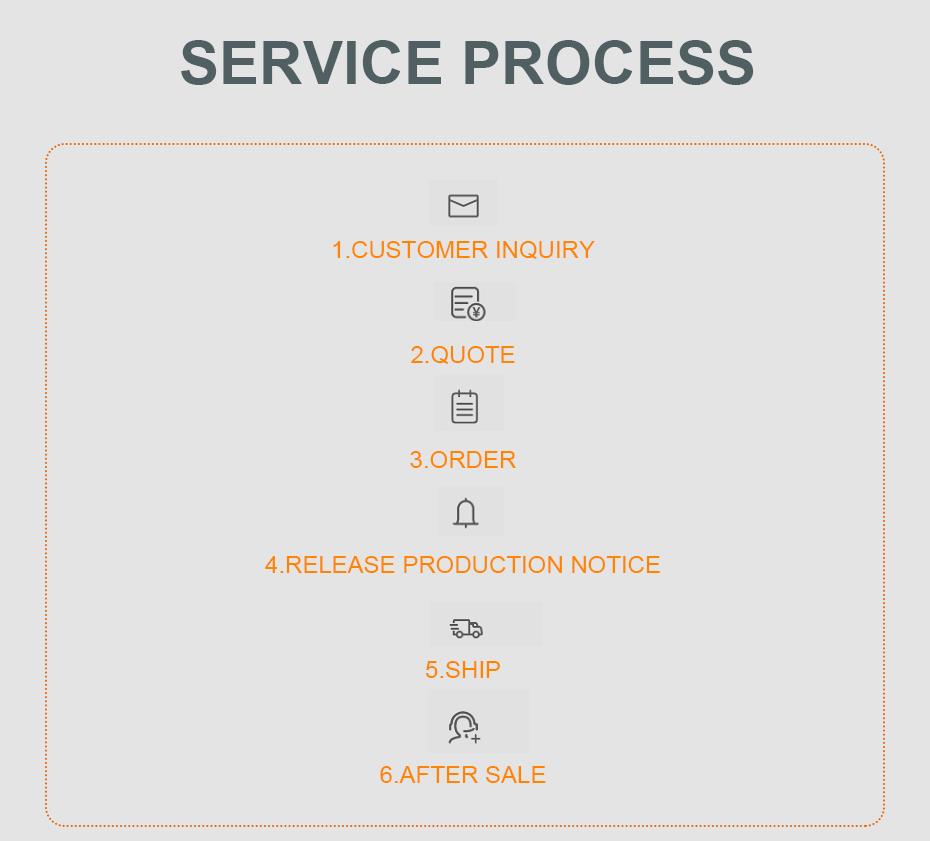

Nuestro Servicio
Nuestros ingenieros de posventa realizan visitas periódicas para garantizar la calidad del equipo y mejorar continuamente el producto.

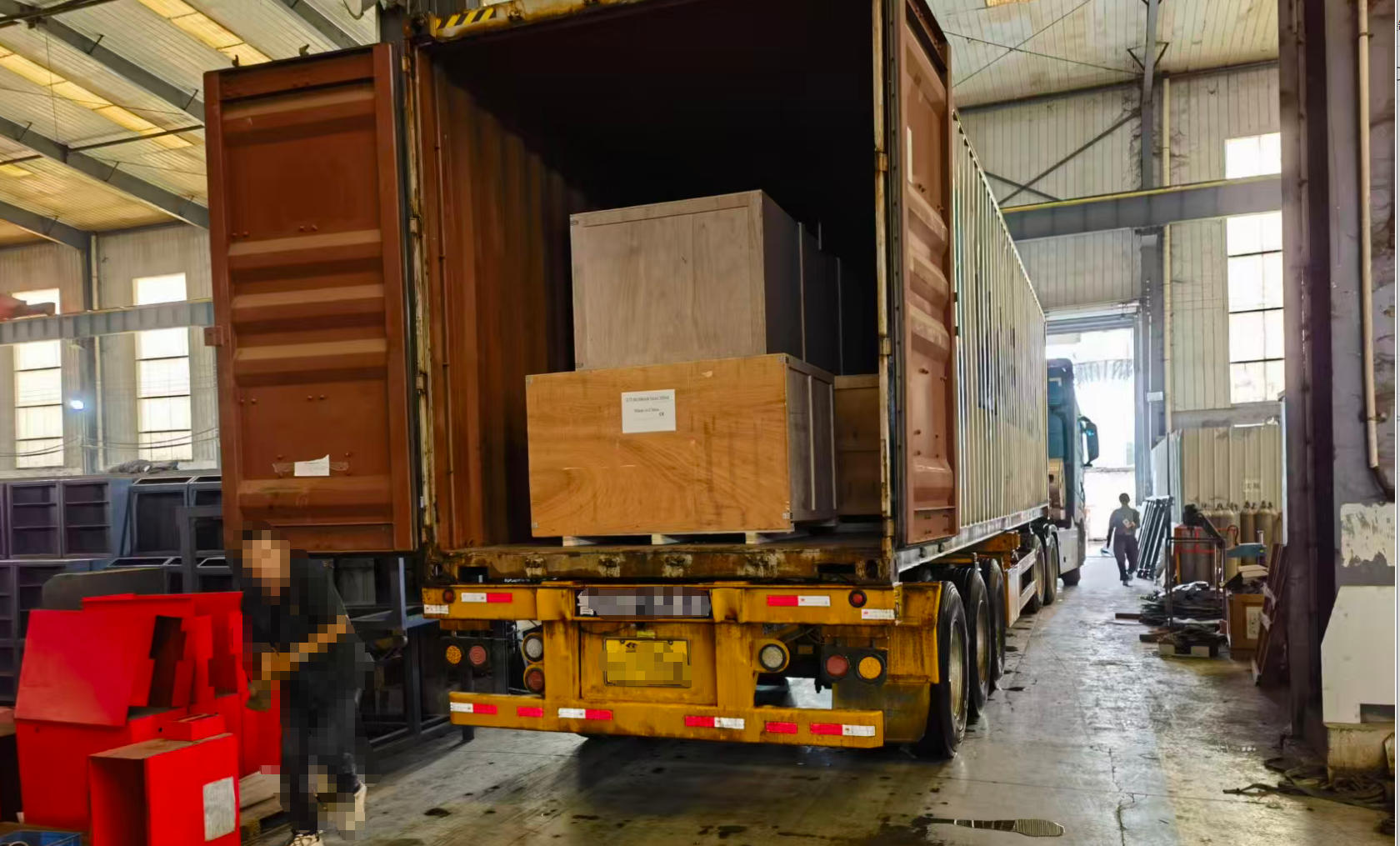

Embalaje y Envío
La máquina se protege con film plástico impermeable interno y caja de madera externa.
Certificaciones
ISO9001:2000 / Certificado CE
| Ítems | Modelo |
| LT-303U-3-C | |
| Fuerza nominal (kn) | 300 |
| Rango de punzonado (mm) | ф4.3～ф25 |
| Espesor máximo (mm) | 12 |
| Ancho máximo (mm) | 160 |
| Espesor máximo de corte (mm) | 12 |
| Ancho máximo de corte (mm) | 160 |
| Ancho máximo de doblado horizontal (mm) | 160 |
| Espesor máximo de doblado horizontal (mm) | 12 |
| Dimensión máxima de doblado vertical (mm) | 10×100 |
| Potencia (kw) | 3×4KW |
| Precisión de doblado (grado) | ±1° |
| Repetibilidad de doblado (grado) | ±0.5° |
| Tamaño de mesa (mm) | 1650×1050 |
| Dimensiones externas (mm) | 1720×1220×1240 |
| Dimensiones del contenedor (mm) | 1800×1300×1450 |
| Peso total (kg) | 1320KG |
Video de la Máquina de Barras LT
Preguntas Frecuentes – Máquina Hidráulica Manual 303U-3-C
¿Qué funciones realiza la máquina?
Punzonado, corte y doblado de barras de cobre y aluminio.
¿Qué tipos de doblado permite?
Doblado plano, vertical, en U y en Z mediante cambio de moldes.
¿Incluye servicio posventa?
Sí, soporte técnico completo y visitas periódicas.
¿Aplicaciones principales?
Transformadores, tableros eléctricos, armarios eléctricos, centros de distribución de energía.
